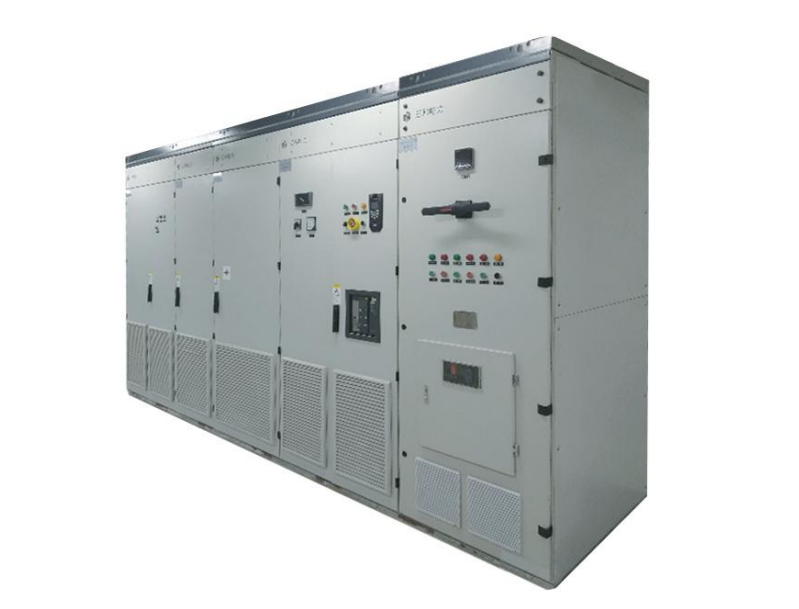

DVR系列电压稳定装置采用大功率电力电子技术和数字处理技术通过广义二阶复矢量算 法快速检测电力系统电压暂态过程，在电网电压出现暂升、暂降或短时中断时,us级响应,将 预储能在超级电容器中的能量反馈给一次负荷，保证生产正常进行。 本装置采用智能控制方式,根据用户实际工况灵活设置控制逻辑，泛应用于对电压较为敏 感的石化、电子、半导体、精密制造、汽车、制药、医院、冶金、和机械加工等行业,是目前 防“晃电”的最优方式。
DVR采用智能控制方式，根据实际工况灵活设定控制逻辑，广泛应用于石化、电子、半导体、精密制造、汽车、制药、医院、冶金、机械加工等行业。
产品特点
整流、滤波、逆变、储能环节，均采用模块化设计，方便维护
系统采用高性能控制器及高性能功率分配器组成控制平台
采用DSP+FPGA双芯片控制架构，1O、总线、电压/电流采集等外部信号，统一由FPGA即时处理;DSP与FPGA经并行总线实时交换数据，可实现高速高精度环路控制运算，确保稳压系统卓越的动态响应和控制性能
采用先进控制算法和强迫换流技术，3ms内实现全响应，确保用电负荷正常运行
高电压集成式超级电容，配置双向AC/DC控制器，具备高功率密度和高能量利用率

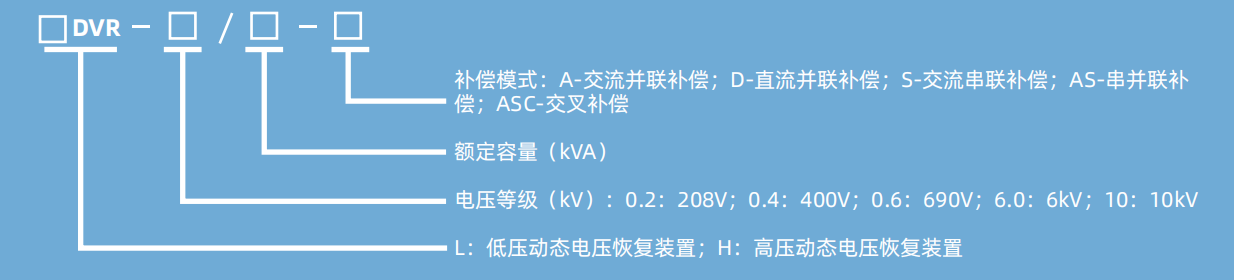

型号说明
技术参数
基本参数 | 额定电压 | 208V | 400V | 690V |
额定容量 | 10-3000kVA | |||
补偿范围 | 0%-130% | |||
补偿时间 | 0-10s（定制） | |||
电网侧 | 频率 | 50Hz (60Hz) +5% | ||
效率 | 99.2% | |||
过载能力 | 过载150%，维持60s;过载500%，维持1s | |||
接线方式 | 三相三线/三线四线 | |||
LDVR 输出 | 过补偿电压保护 | 可以 | ||
频率 | 50Hz | |||
补偿全相应时间 | <1ms | |||
补偿精度 | <1% | |||
贮存 | 设计寿命 | 15年(25℃) | ||
循环时间 | >1000000 | |||
工作原理
类型 | 电压范围 | 设备类型 | 简图 |
直流并补 | 0.2 ~ 1.8p.u. | 具有直流母线环节 |  |
交流串补 | 0.6 ~ 1.4p.u. | 大负荷波动设备 |  |
交流并补 | 0~0.8p.u. 及1.2~1.8p.u. | 敏感负荷 |  |
二次补偿 | 0~0.8p.u. | 交流接触器 |  |
维护方便，模块化结构设计，功率扩展方便
满足N+X要求，提高冗余度
卷筒连接方式：顶进顶出、侧进顶出
原理-系统组成及控制方法
每相独立，输出电压的幅值和相位单独控制，控制方便。
具有响应速度快、控制简单等优点
提供更精确的控制结果
瞬时准确检测三相电压的幅值和相位
跌落、欠压补偿策略，具有良好的跟踪性能，能适应补偿目标的快速变化
过压补偿策略，输出电压矢量垂直于负载电流
电压完全恢复到电压跌落前的负载电压水平
