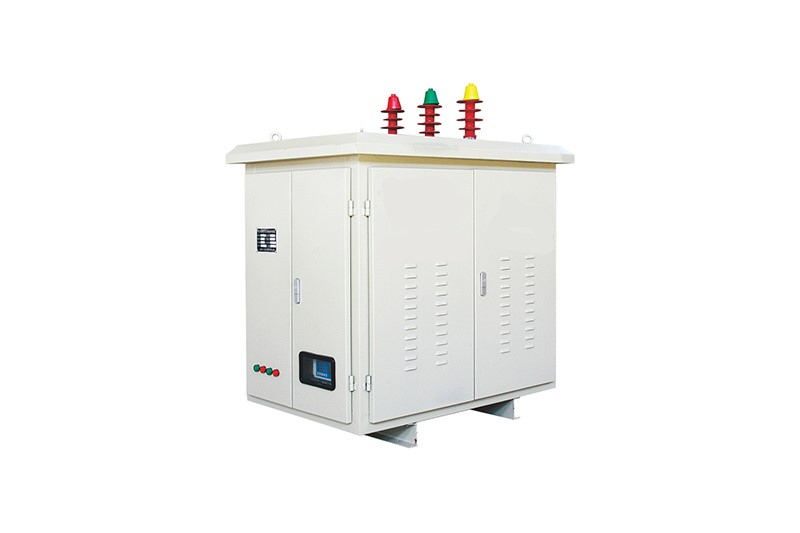

杆上中压自动电容器组广泛应用于配电架空线路，提供合理的无功补偿，降低线路损耗，提高功率因数，改善电压质量；也可用于小型化 变电站1-35kV/50(60)Hz无功补偿。
1.1 特征
1.配备高科技抗干扰功率因数控制器，检测无功功率和线电压状态。
2、设置无功电压控制策略，实现高压并联电容器组的自动投切。
3、可通过通讯口（485）将参数传输至计算机。
4、优化匹配电容步骤。
5、高压并联电容器内置放电电阻，配备外置跌落式熔断器，安全可靠。
6、采用投切电容级专用真空接触器，适合频繁投切，不跳动，不跳动。
7、配备熔断器、避雷器等多种保护装置，包括母线短路速断保护、电容器电极短路延时保护、电容器过流短延时保护、过压保护、欠压保护、缺相保护（订货时可选）、动作抑制保护
1.2 标准
1. IEC 60871-1：2014
2.GB/T 11024.1-2019
3.GB 50227-2017
4.GB/T 30841-2014
5.DL/T 604-2009
6.Q/RCSW 002-2005
1.3 型号指南

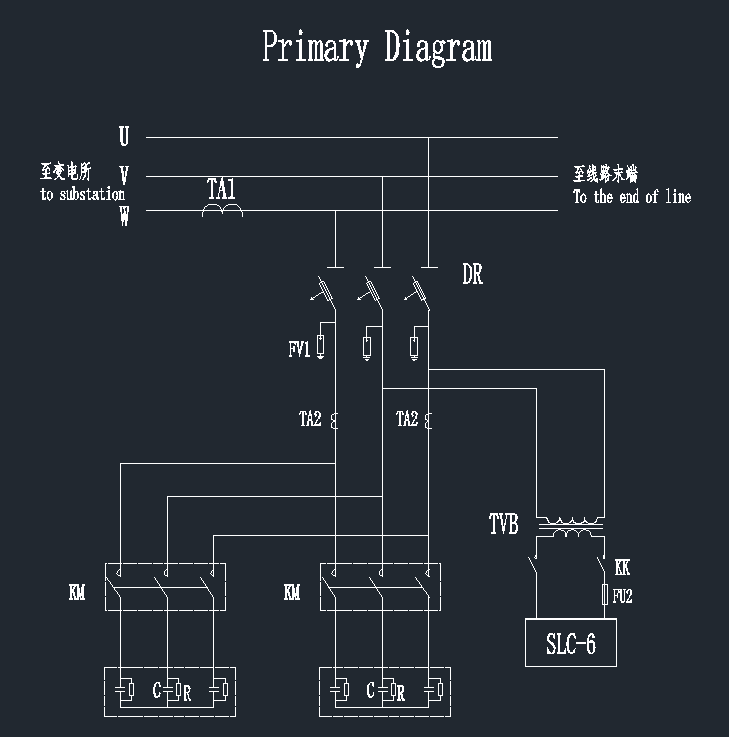

2.1 主要原理图（以HVCA-15-150/75+75为例）
无线电视 | 大容量电压互感器 | FV1 | 配电型氧化锌避雷器 |
SLC-6 | 户外功率因数控制器 | DR | 跌落式熔断器 |
知识管理 | 交流高压真空接触器 | C | 高压并联电容器 |
TA1 | 户外敞开式高压电流互感器 | 福 | 低压控制保护保险丝 |
TA2 | 套管电流互感器 |
