三相208-690V/50(60)Hz系统20~100kVar额定电流CT从电网或负载侧采样的容性和感性功率因数校正。
SVGM-0.4-50a(b)/T(F)L

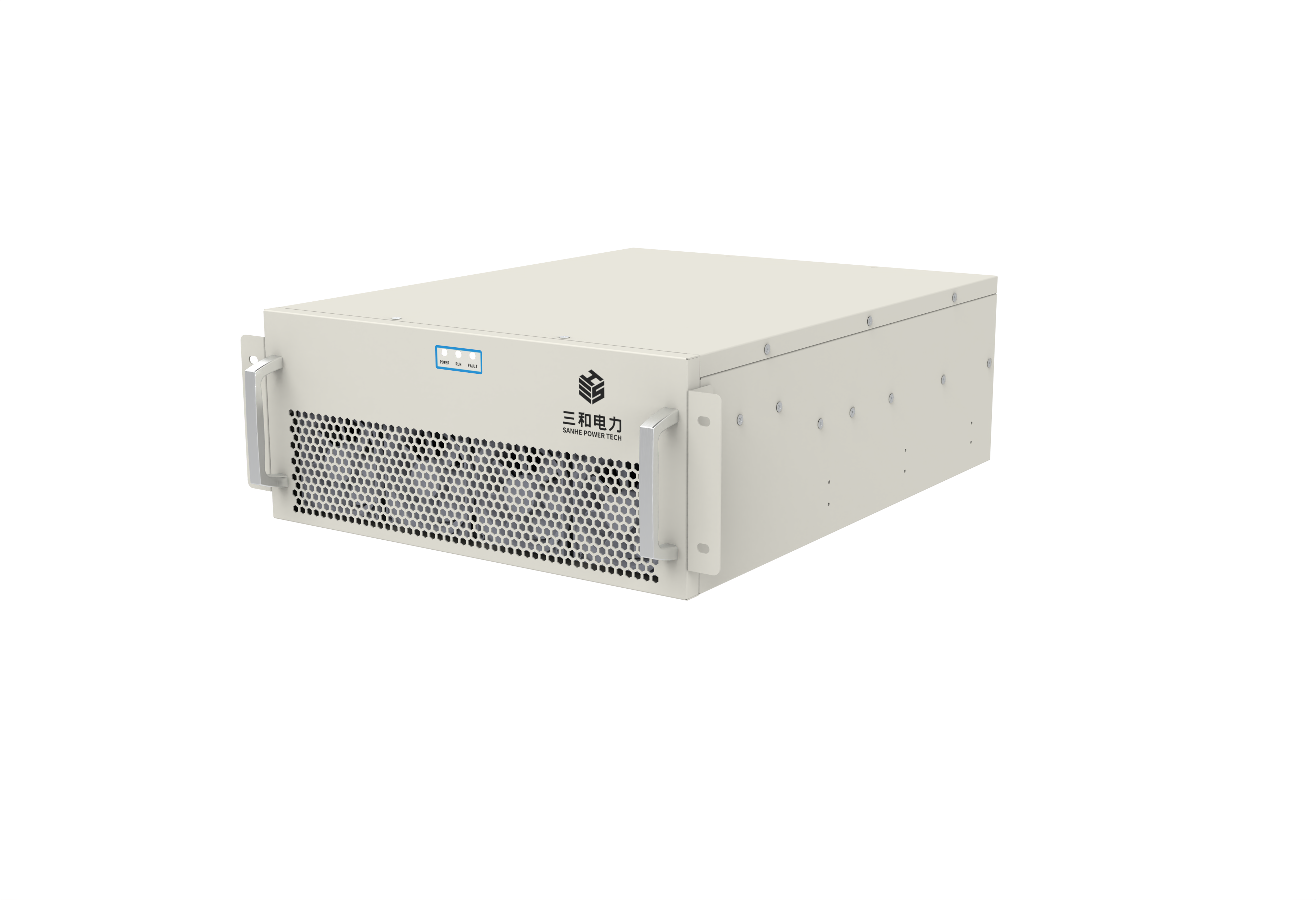

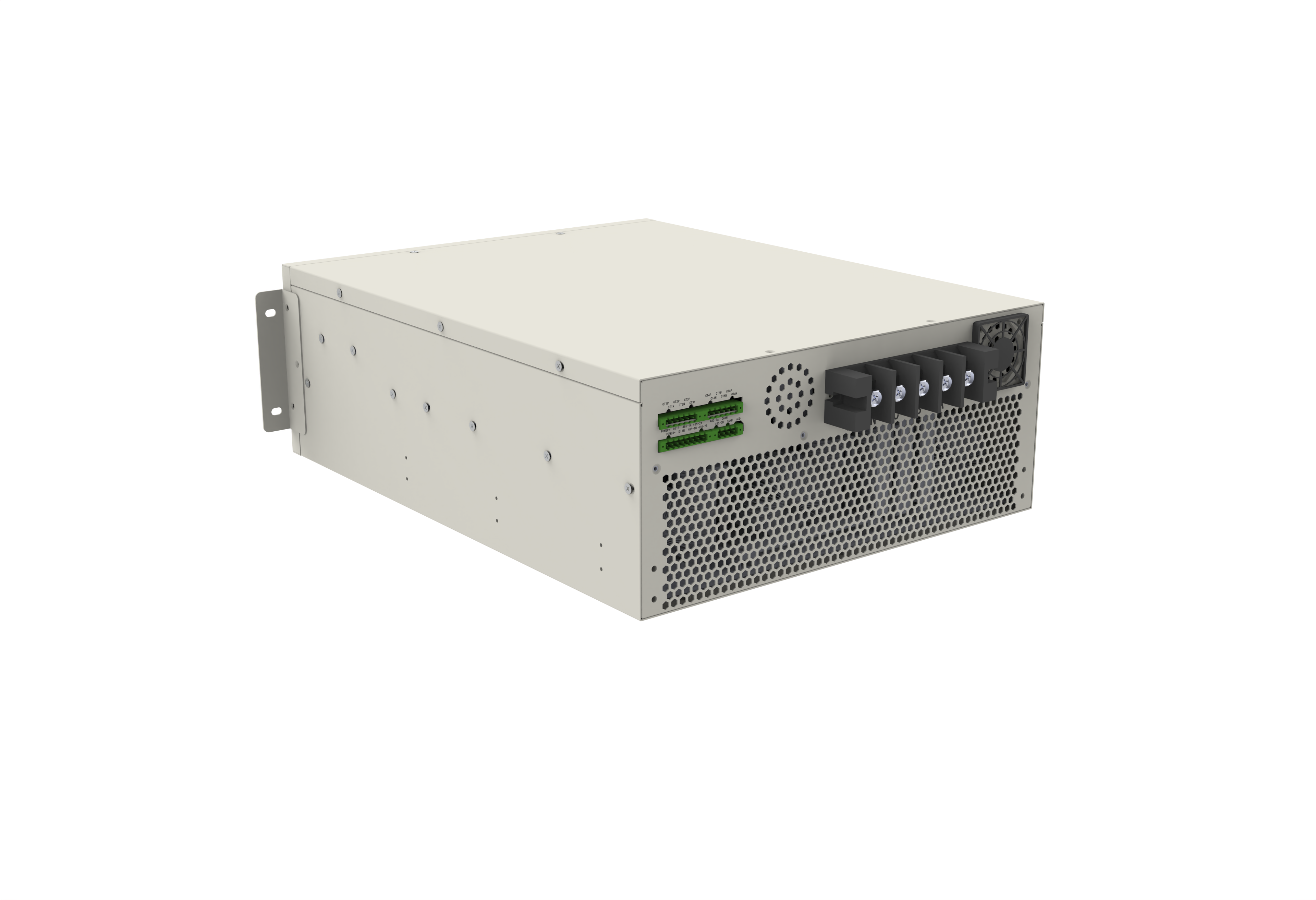

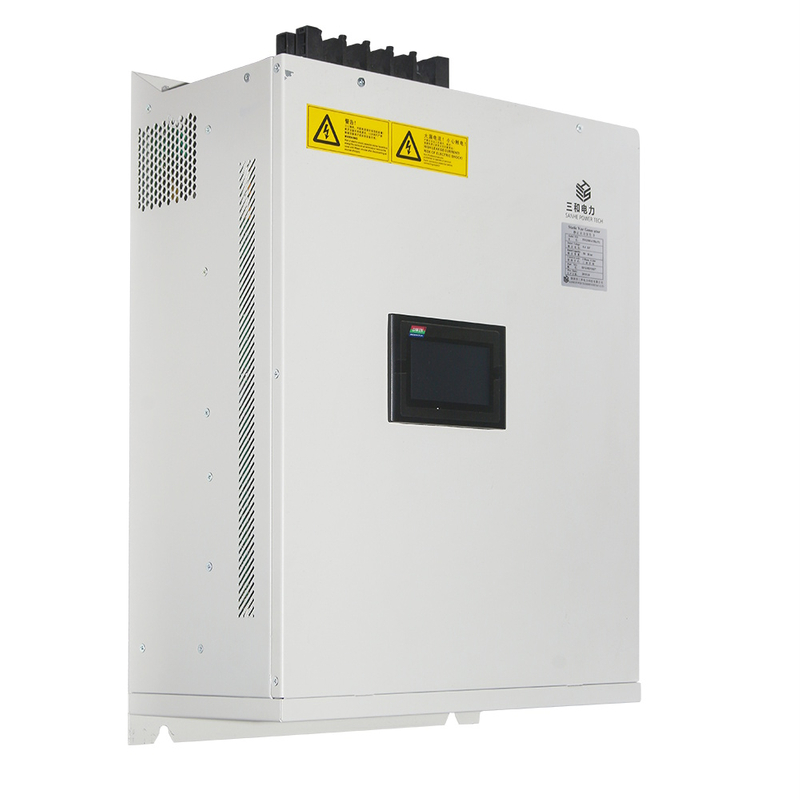

壁挂式
Sanhe
| PDF导出 | |
具体信息：
Sanhe SVGM 为 2nd 基于动态无功功率补偿的发电电力电子产品，采用大功率三相电压型逆变器，输出电压通过连接电抗接入系统，保持同频同相与系统侧电压。
特征
采用最新的IGBT技术，开关频率高达35KHz
快速响应和最小的热能和电能损失
快速响应的DSP+FPGA处理器控制平台。
SVGM系列产品采用DSP全数字控制系统，能即时响应负载变化
独特的宽敞设计可实现最佳热管理。
与其他两电平逆变器相比，业界最佳的三电平拓扑可以更好地抵消当前的正弦波方法。
技术数据
物品 | 描述 | |

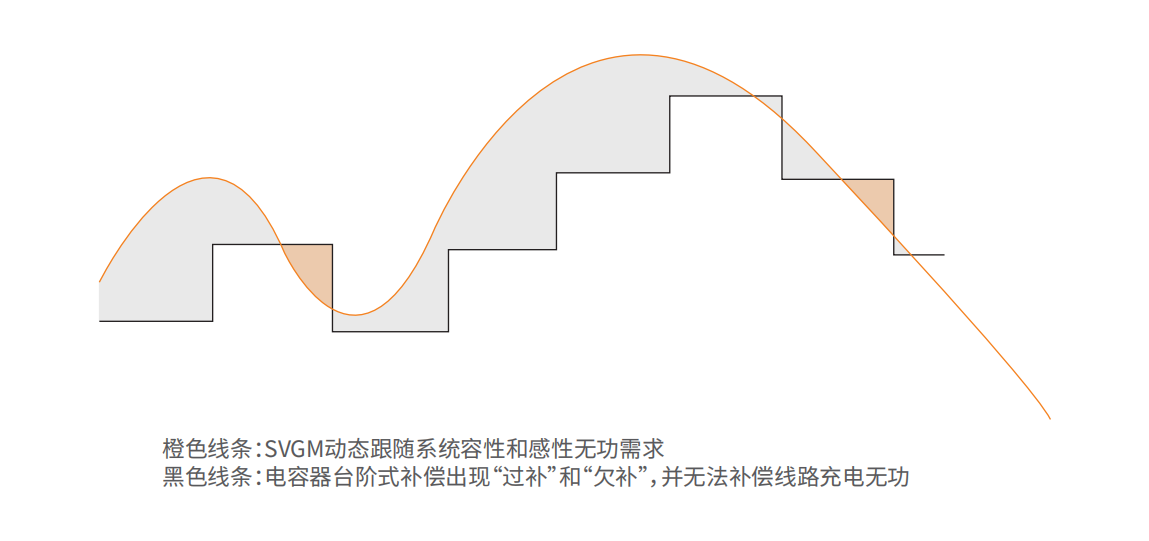

功能 | 主要的 | 感性和容性负载同时补偿，达到PF0.99，避免少补和多补 |
应用 | 酒店、停车场、汽车充电站、汽车4S店、IDC、医院、铁路、水处理等非线性负载 | |
电气 | 额定电压 | 380/400Vac |
接线 | 3P3W/3P4W | |
频率 | 50±3Hz | |
容量 | 20~100kVar(根据SVG型号) | |
效率 | 高达 97.5% | |
开关频率 | 20kHz | |
响应时间 | 快速响应时间＜50μs 总响应时间＜5ms | |
CT比 | 150:5~6000:5 | |
平行线 | Max.5（可定制） | |
终端机 | 继电器输出 | 最多2个，默认1个 |
数字输入 | 最多2个，默认1个 | |
沟通 | RS485 | |
环境 | 操作环境 | 室内，无湿气、灰尘、腐蚀性或可燃性气体、油雾、蒸汽、漏水或盐水。 |
高度 | <1000m，按GB/T3859.2使用 （接受定制） | |
工作温度 | -10℃~+40℃（40℃到50℃需要降额，40℃以上每增加1℃，降额2%，允许最高温度：50℃） | |
湿度 | 小于95%RH，无凝露 | |
储存温度 | -40℃~+70℃ | |
振动 | 小于 5.9m/s2 (0.6g) | |
外壳 | 保护等级 | IP20 |
颜色 | 7035灰（可定制） | |
尺寸 | 根据 SVG 类型（参考：SVG尺寸） | |
冷却 | 风扇冷却 | |
标准：

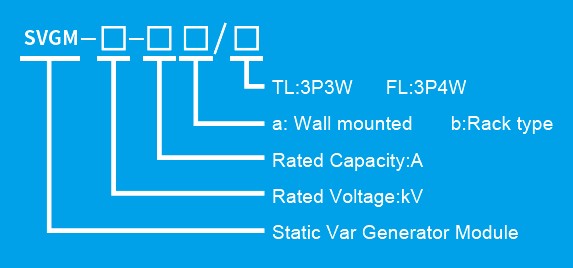

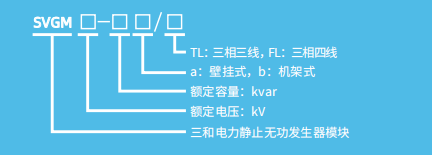

型号指南
模型 | 额定容量(kVAR) | 拧 | 安装 |
SVGM0.4-35a(b)/T(F)L | 35 | 3p3w/3p4w | 壁挂式/机架式 |
SVGM0.4-50a(b)/T(F)L | 50 | 3p3w/3p4w | 壁挂式/机架式 |
SVGM0.4-75a(b)/T(F)L | 75 | 3p3w/3p4w | 壁挂式/机架式 |
SVGM0.4-100a(b)/T(F)L | 100 | 3p3w/3p4w | 壁挂式/机架式 |

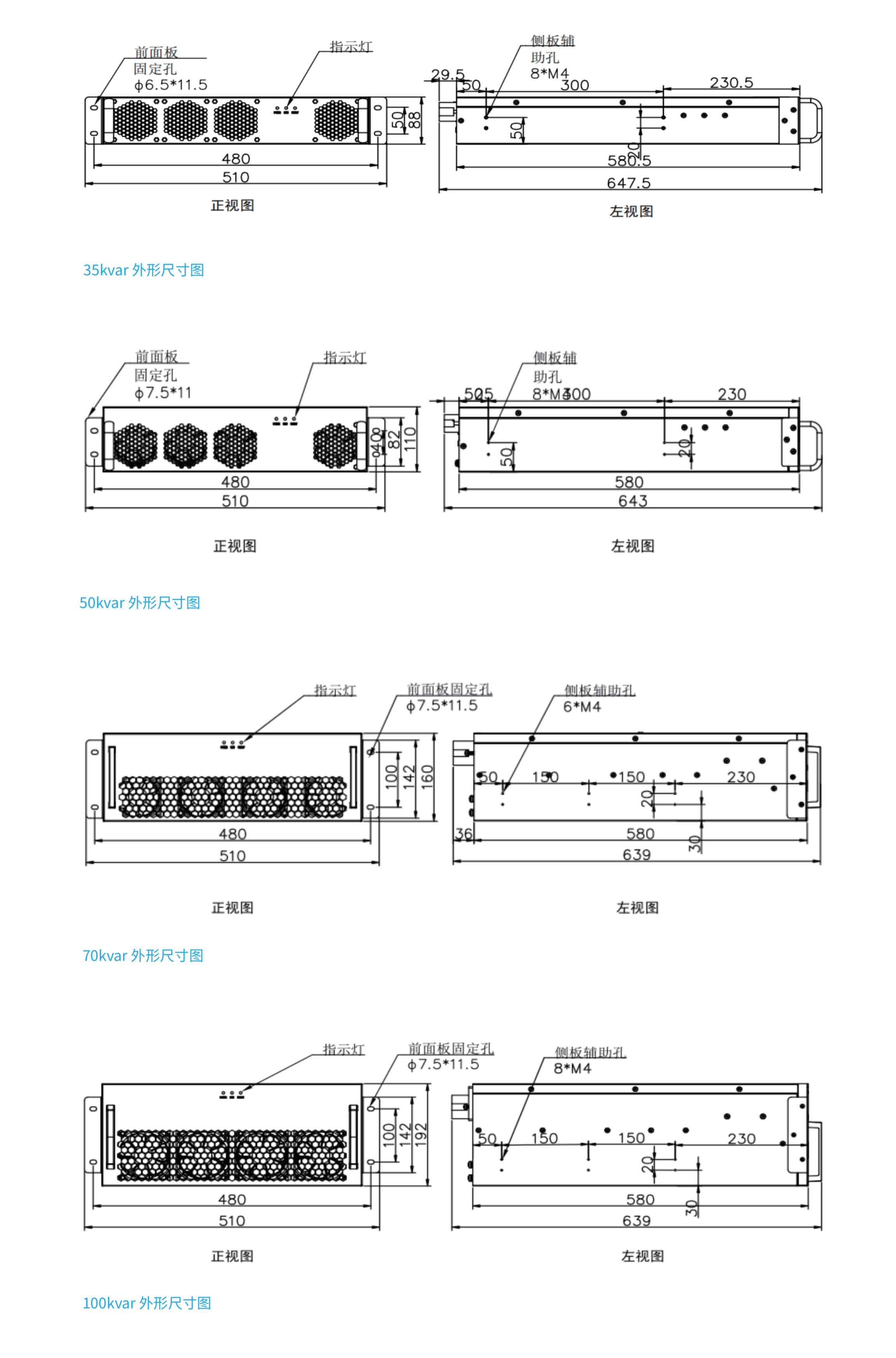

SVG 尺寸
（毫米） | 机架安装 | 壁挂式 | ||||||
20/35kvar | 50kVAR | 75kvar | 100kvar | 20/35kvar | 50kVAR | 75kvar | 100kvar | |
A | 437 | 480 | 480 | 550 | 400 | 440 | 440 | 510 |
B | 420 | 460 | 460 | 532 | 240 | 360 | 360 | 360 |
C | 400 | 440 | 440 | 510 | / | / | / | / |
D | 205 | 232 | 232 | 250 | 205 | 232 | 232 | 250 |
E | 88 | 88 | 88 | 88 | 545 | 610 | 610 | 610 |
F | 58 | 72 | 72 | 81 | 80 | 40 | 40 | 75 |
G | 563 | 652 | 652 | 660 | 573 | 636 | 636 | 648 |
H | 497 | 576 | 576 | 585 | 497 | 576 | 576 | 585 |
K | 40 | 40 | 40 | 40 | / | / | / | / |
常问问题：
Q：SVG 的工作原理是什么？
A:1.外接电流互感器（CT）可实时检测负载电流。
2.内部DSP计算分析系统的无功功率含量。
3.控制PWM发送信号给IGBT产生无功补偿电流进行功率因数补偿。
问：如何选择型号？

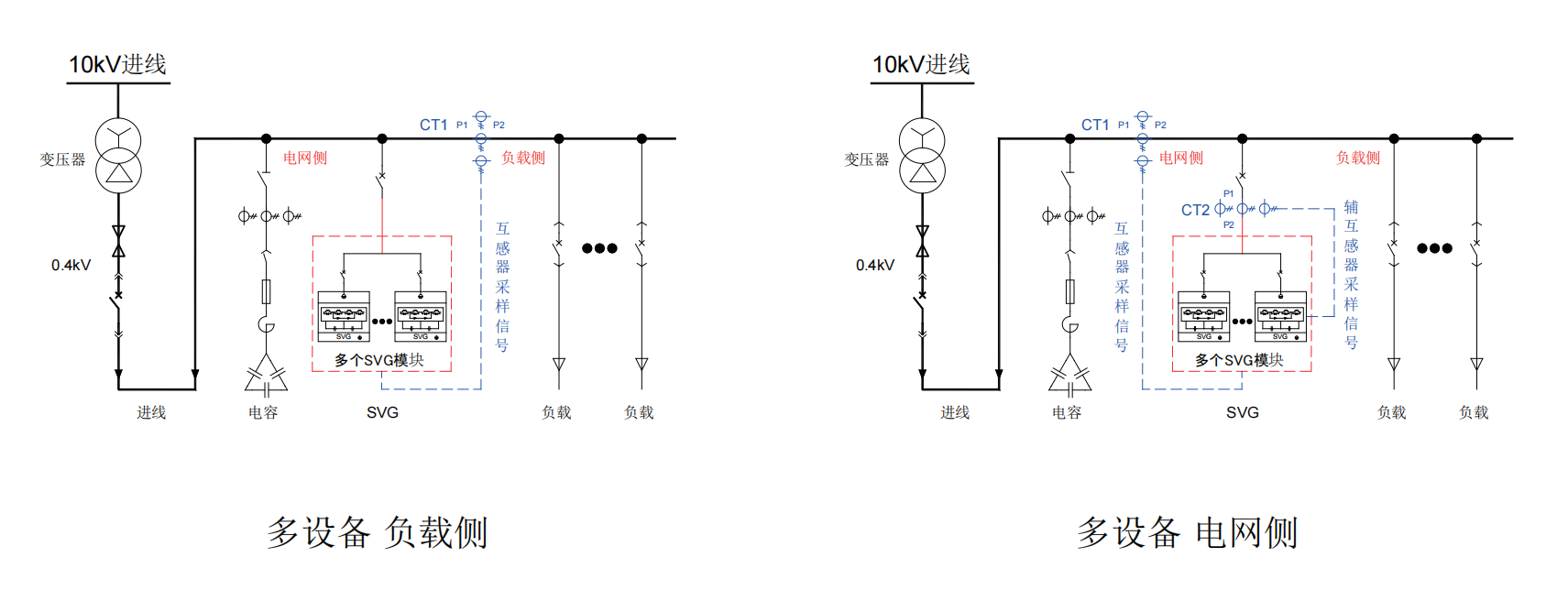

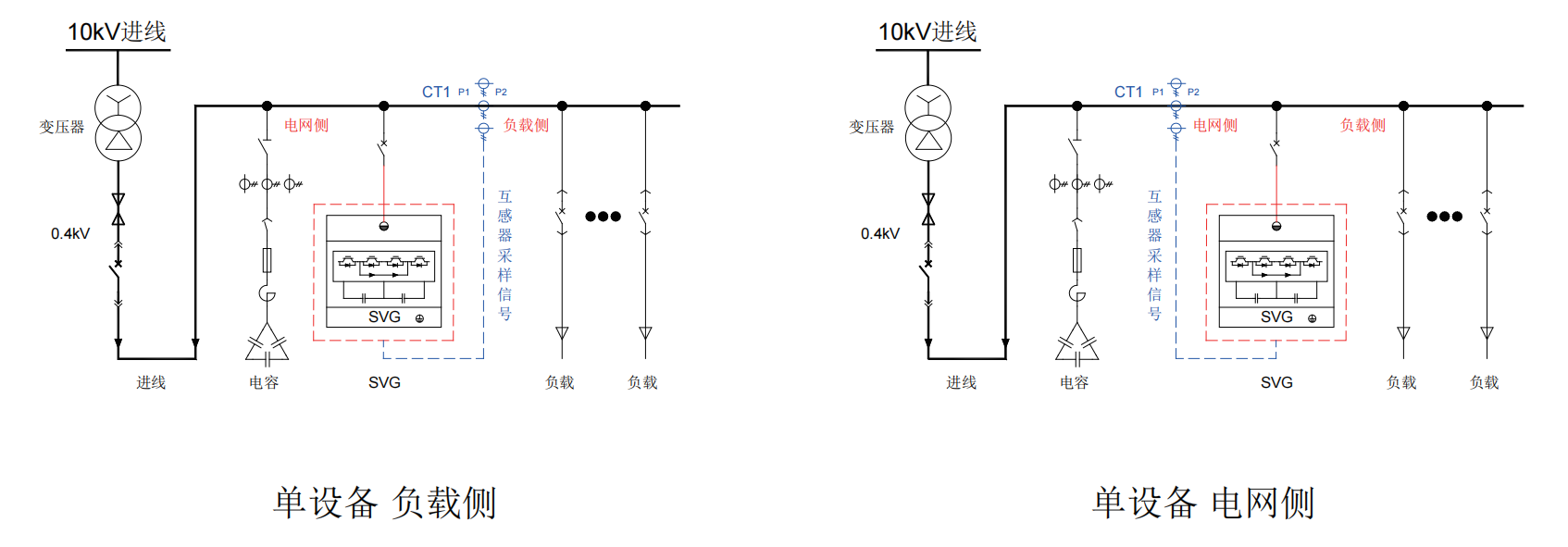

A：请注明SVG额定电压、频率、3p3w/3p4w、额定容量、CT采样位置（电网侧或负载侧）。
问: 什么是标准包装？
A: 1*手册（或电子手册）
1*保护盖（仅适用于壁挂式，1模块1盖）
Q：安装前如何准备APF/SVG模块？
A: 1. 标准包装不包含断路器和电流互感器。如有需要，请在订货时说明。
2.推荐使用敞开式电流互感器，安装方便。
开式电流互感器
3.SVG模块需要有高级断路器保护。如果不安装断路器，调试不方便，保护不方便等。
