三相208-690V/50（60）Hz系统100~1000kVar额定电流CT从电网或负载侧采样的容性和感性功率因数校正。
LSVG-0.4-500/T(F)L
落地式
Sanhe
| PDF导出 | |

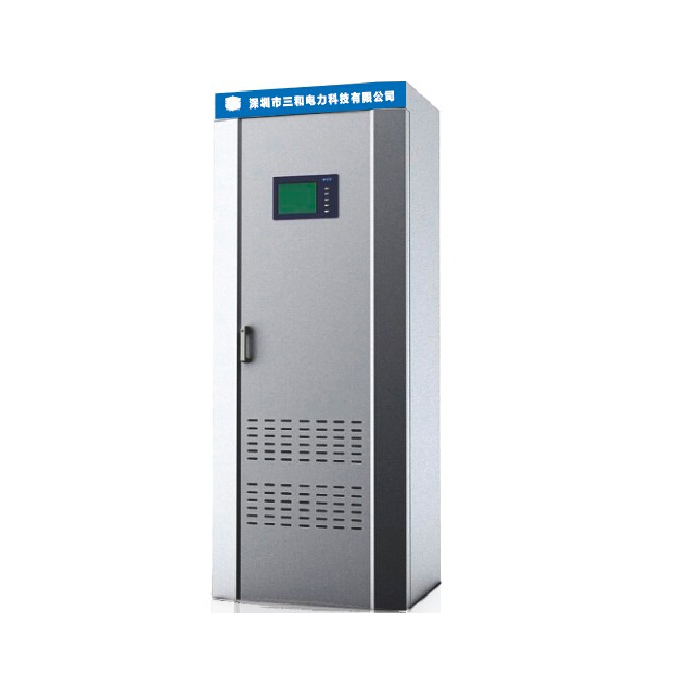

LSVG静止无功发生器是柜式SVG，基于SVGM模块。它是一种电力电子设备，用于调节电力系统中的电压和改善电能质量。它是一种静态无功功率补偿器，可以针对不断变化的负载条件和系统扰动提供快速准确的无功功率补偿。
特征
采用最新的IGBT技术，开关频率高达35KHz
快速响应和最小的热能和电能损失
快速响应的DSP+FPGA处理器控制平台。
SVGM系列产品采用DSP全数字控制系统，能即时响应负载变化
独特的宽敞设计可实现最佳热管理。
与其他两电平逆变器相比，业界最佳的三电平拓扑可以更好地抵消当前的正弦波方法。
主要参数
工作电源：100-260VAC/50Hz 、100-260VDC
VAC采样：100V/380V（线电压）
交流电流采样：5A/1A
最大输出行数：12行
输出无源触点容量：250VAC，5A
动态输出能力：12VDC，50mA
电信。端口：RS485
通讯协议：Modbus
波特率：2400,4800,9600
功耗：≤15VA
型号指南
模型 | 电容（kvar） | 尺寸 (宽×深×高 毫米) | 结构 | 接线 |
LSVG-0.4-100 | 100 | 800×800×2200 | 内阁 | 三相三线/ 三相四线 |
LSVG-0.4-200 | 200 | 800×800×2200 | 内阁 | |
LSVG-0.4-300 | 300 | 800×800×2200 | 内阁 | |
LSVG-0.4-400 | 400 | 800×800×2200 | 内阁 | |
LSVG-0.4-500 | 500 | 800×800×2200 | 内阁 |
标准
IEC60747-9-2007
GB/T 14549-1993
GB/T 3797-2005
JB/T 8951.1-1999
常问问题
Q：SVG 的工作原理是什么？
A:1.外接电流互感器（CT）可实时检测负载电流。
2.内部DSP计算分析系统的无功功率含量。
3.控制PWM发送信号给IGBT产生无功补偿电流进行功率因数补偿。
问：如何选择型号？
请注明SVG额定电压、频率、3p3w/3p4w、额定容量、CT取样位置（电网或负载侧）。
