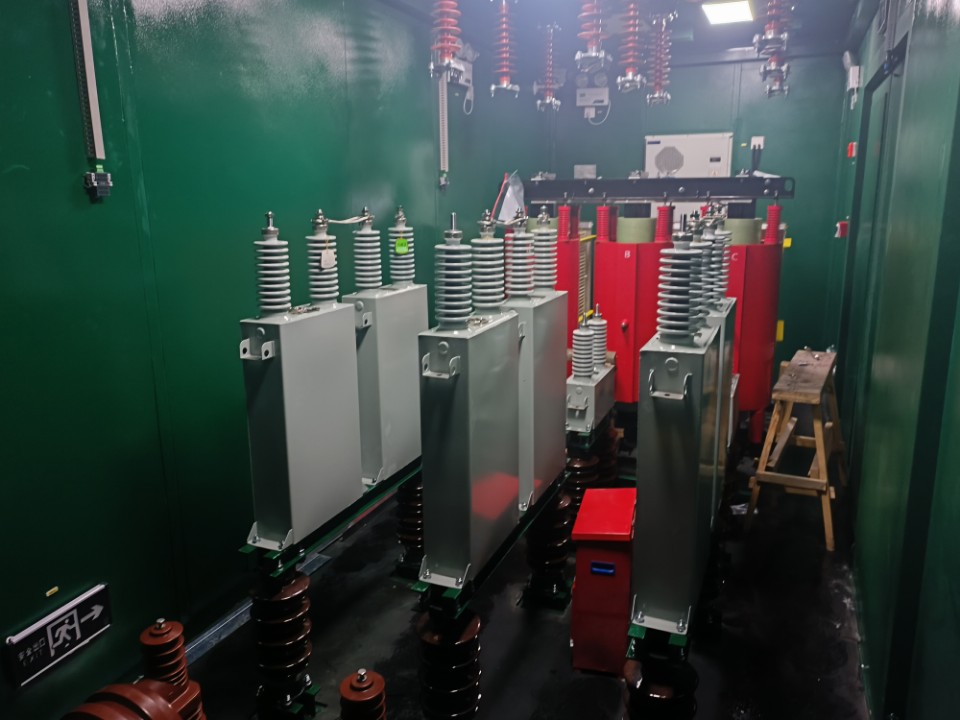

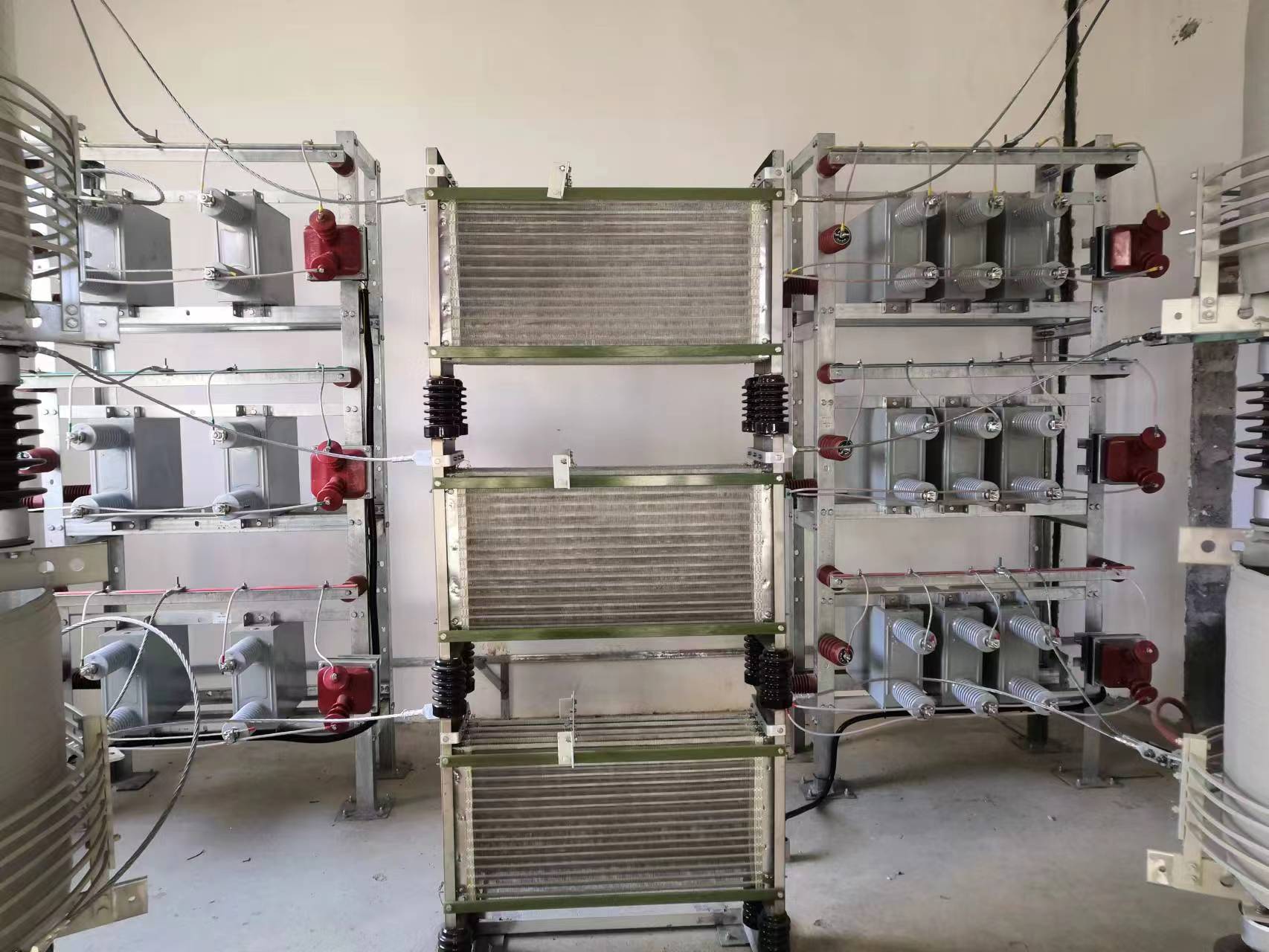

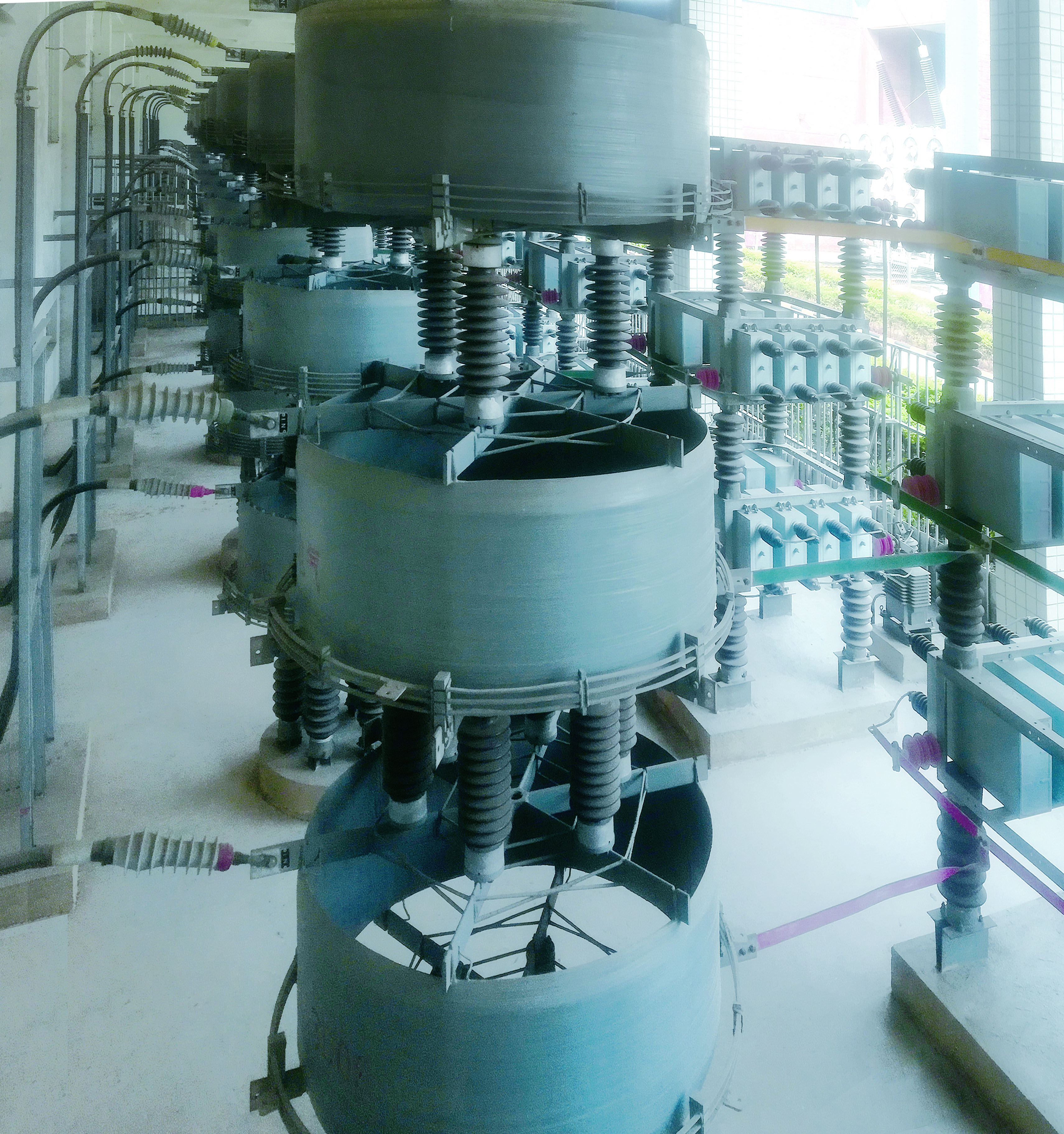

产品名称： HVPF系列高压谐波滤波器
简介：有效滤除高次谐波，改善电能质量。型号：HVPF

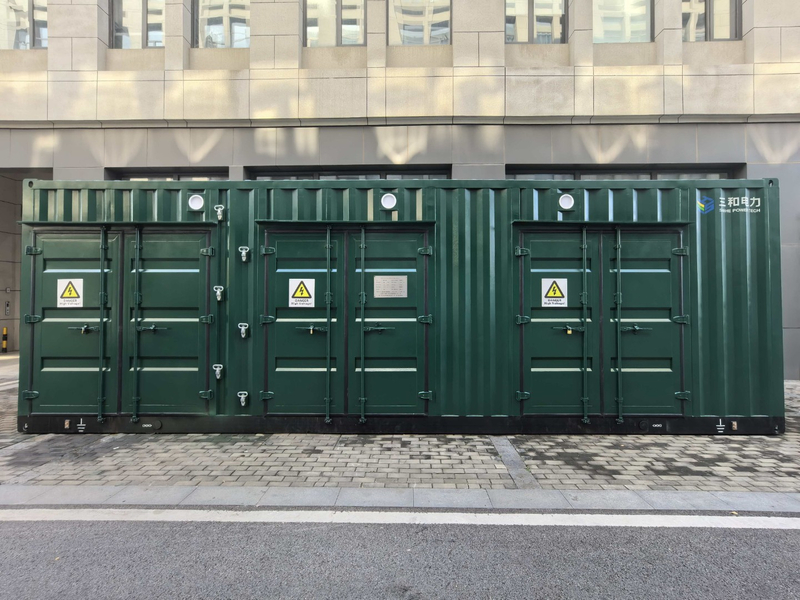

安装方式：集装箱式、框架式、落地式
品牌：Sanhe
由于工业自动化的进步，整流器、变频器、电解槽、电弧炉等设备在工矿企业中得到广泛应用。这些非线性负载在运行过程中会产生大量的高次谐波，这些谐波输入电网，造成波形畸变，降低电能质量，危及供电系统中其他用电设备的安全运行。这种形式的“电力污染”不仅会增加变压器、电缆和其他电力设备的额外损耗，还会导致控制、保护和测量系统故障，以及对通信和网络系统的干扰。
HVPF系列高压无源谐波滤波器为电压和电流畸变提供了最佳解决方案。该装置主要用于抑制谐波，同时提供无功补偿，确保系统的谐波电压畸变率和注入电网的谐波电流均符合国家标准。此外，它还提高了功率因数，实现了电能质量管理和节能的双重目标。
特征
✔ 精密仿真设计 ——利用系统阻抗、功率和谐波参数进行计算机辅助仿真，以确定最佳滤波器支路和容量。
✔ 高性能核心部件
—— 滤波电容器： 采用全膜绝缘介质，具有体积小、损耗低、温升低、过载能力强等特点。
- 滤波电抗器： 单相空心设计，电感连续可调（±5%），运行安静。
- 阻尼电阻： 无感或低感设计，电阻可步进调节，确保精确调谐精度。
✔ 灵活的拓扑配置 – 支持单调谐、双调谐和高通滤波器组合，以针对 5 次、7 次和 11 次等高次谐波。
✔ “零无功”滤波功能 ——可选并联电抗器组成高阶LC电路，实现基波电流近零的高效滤波。
✔ 全防护安全设计 – 配备带电显示及电磁强制联锁，操作安全。
✔ 可配置的结构形式 ——有框架式或柜式设计，可根据现场要求定制。
使用条件
范围 | 规格 |
环境温度 | -25°C 至 +45°C（特殊条件可定制） |
相对湿度 | ≤95% |
高度 | ≤ 1000 m（可定制高海拔应用） |
最大工作电压 | ≤ 110% 额定电压（不包括瞬态过程） |
最大负载电流 | ≤ 130% 额定电流（不包括瞬态过程） |
周围介质 | 非爆炸性、非易燃性。不含腐蚀金属或降低绝缘性能的气体以及导电灰尘。 |
安装位置 | 不受剧烈振动或冲击。安装倾斜度≤5°。 |
执行及参考标准
标准代码 | 标准标题 |
IEC 60871-1:2014 | 额定电压高于 1000 V 的交流电源系统的并联电容器 – 第 1 部分：概述 |
IEEE 519-2014 | 公共供电网络中的谐波并符合 IEEE 519-2014 的建议限制 |
IEC 61000-2系列 | IEC 61000-2 系列中指定的兼容性级别。 |
GB/T 26870-2011 | 滤波器和并联电容器在受谐波影响的工业交流电网中的应用 |
GB/T 11024.1-2019 | 标称电压高于 1000 V 的交流电源系统的并联电容器 – 第 1 部分：概述 |
GB/T 14549-1993 | 电能质量 - 公共供电网络中的谐波 |
JB/T 10931-2010 | 高压电源滤波装置 |
工作原理：
该装置由滤波电容器、滤波电抗器和无感电阻组成的滤波电路与谐波源并联。它为主电网外部的各个谐波创建低阻抗路径，有效地将大多数谐波电流转移到滤波器中，并将电网失真降低到合规水平。在基频 (50 Hz) 下，滤波器充当电容器，向电网提供无功功率，以提高功率因数并优化整体性能。
根据现场条件，滤波系统可以配置单调谐、双调谐或高通滤波器，针对网络中的高频谐波（例如5次、7次和11次）。设备设计考虑了拓扑合理、运行可靠的特点，并配备了完善的保护系统，保证了整套设备的稳定运行。

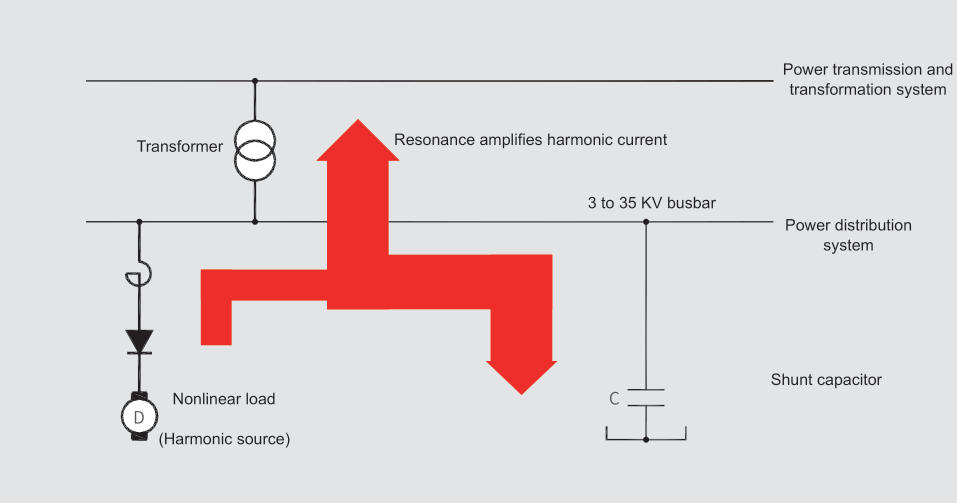

图 1 显示了电容器组和电网之间形成并联谐振电路后的谐波电流。当系统功率因数较低时，通常并联电容器组以提供无功功率补偿。然而，如果电容器组和系统电感在特定谐波频率下并联谐振，则可能导致显着的谐波放大。因此，谐波电压可能会超过应用允许的水平，从而导致电网污染，如图 1 所示。

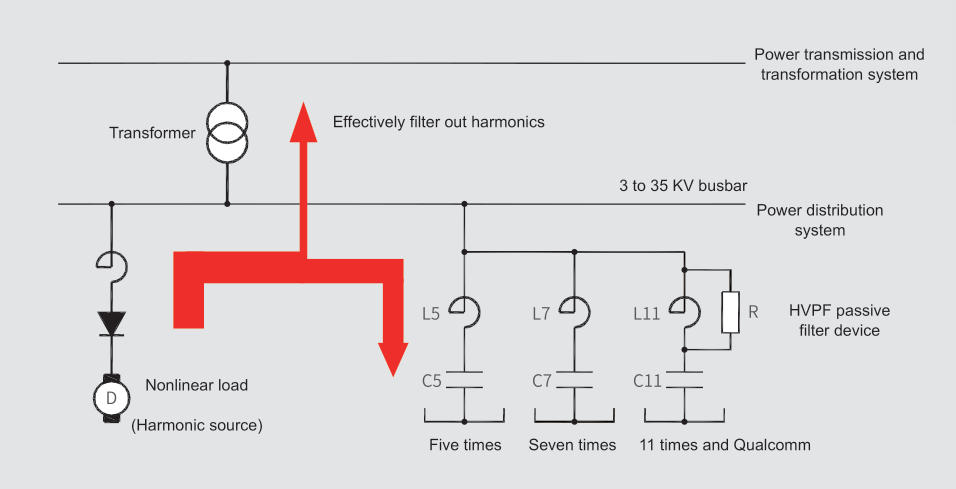

图2说明了安装HVPF无源滤波器装置后的谐波电流流动。该滤波器补偿系统是在对客户具体现场情况进行全面分析的基础上设计和制造的。设计过程的输入数据是从实际现场测量中获得的，然后纳入计算机模拟模型中。因此，滤波性能非常有效：大部分谐波电流被分流至滤波器，而只有符合相关标准的极小部分谐波电流流入电网，如图2所示。

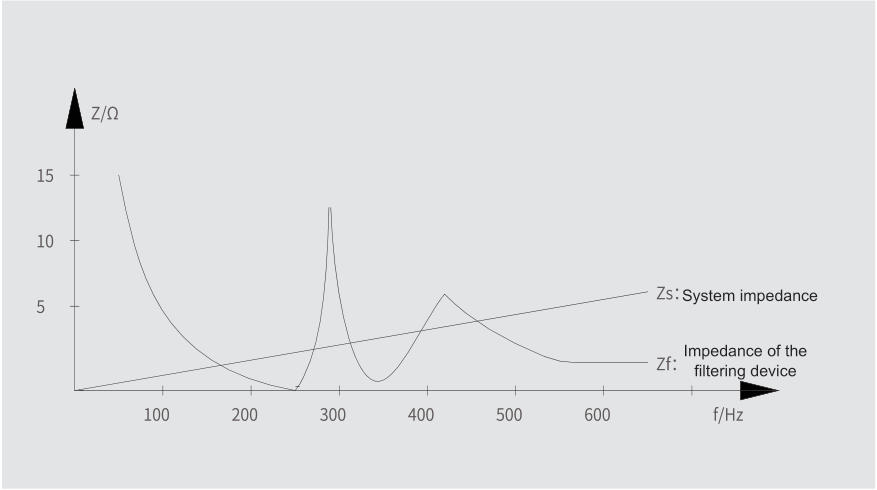

图3所示为系统频率-阻抗特性曲线。根据图 2 所示的系统拓扑，该图清楚地表明 5 次、7 次、11 次和更高谐波频率处的阻抗值明显较低，表明滤波性能有效。

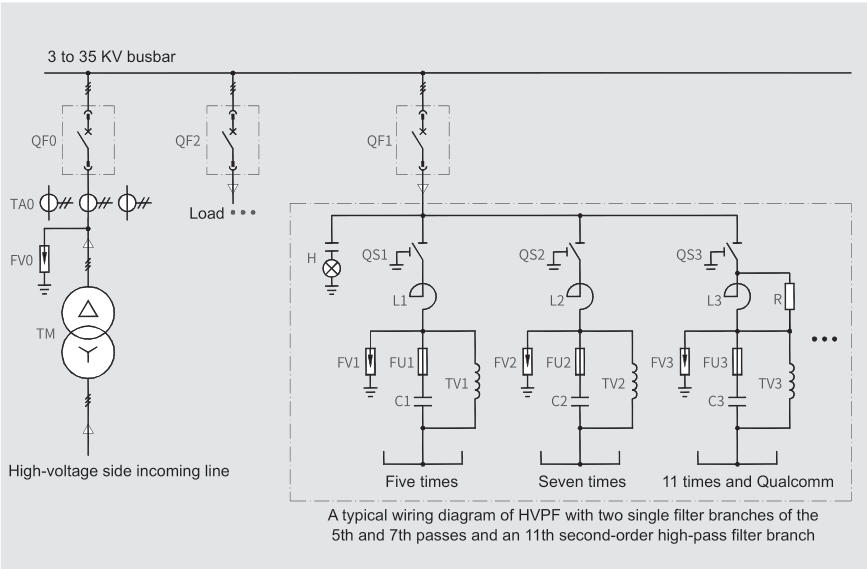

主要接线图
选型
范围 | 规格 |
额定电压 | 1–35 kV |
额定基频 | 50 Hz / 60 Hz（±5%可调） |
连接方式 | Y（星形） |
防护等级 | 室内机柜：IP2X；室内/室外框架类型：配备安全围栏 |
保护功能 | 过压、欠压、过流、不平衡、保险丝保护 |
目标谐波 | 第3、5、7、11、13等（包括高通滤波） |
滤波和补偿性能
l 谐波滤波符合国家标准GB/T 14549-1993《电能质量-公共供电网络谐波》，符合IEEE 519-2014的建议限值和IEC 61000-2系列中规定的兼容性级别。
l 无功补偿使功率因数提高到 ≥0.95 ，降低电费。
l 降低变压器和线路损耗，提高输电能力，延长电气控制设备的使用寿命。
技术服务
l 现场谐波检测、分析，并提供测试报告。
l 根据现场情况提出量身定制的解决方案。
l 谐波治理方案的确定和优化。
l 无功补偿方案的测试、评估和调整。
所需订购信息
类别 | 细节 |
系统参数 | 变压器铭牌数据；安装点的最小短路容量或短路电流；有功/无功功率、功率因数、运行周期；系统单线图。 |
谐波源信息 | 型号（如变频器、直流传动、中频炉、整流器）及铭牌参数；当前谐波状态和谐波测试数据。 |
安装条件 | 柜体尺寸；现场环境条件；所需的防护等级。 |
性能要求 | 目标功率因数；允许谐波失真率；其他具体技术要求。 |
