介绍

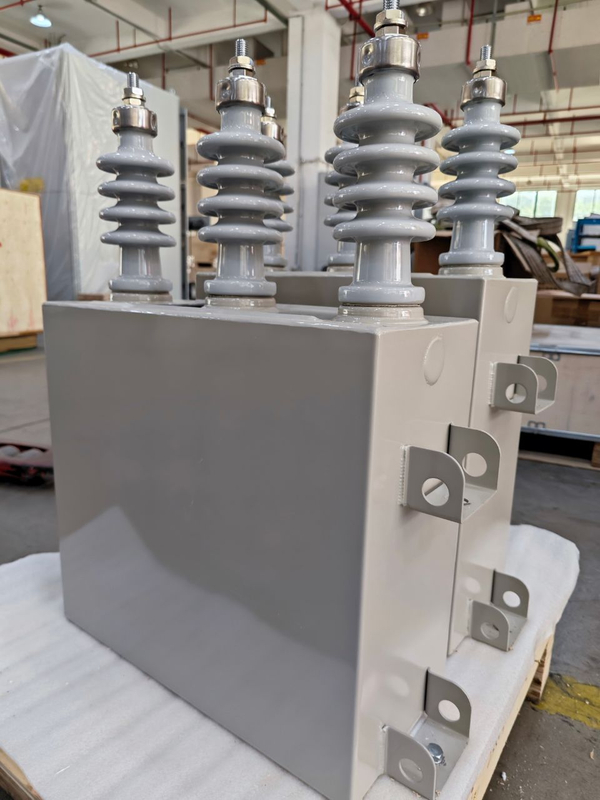

Sanhe BAM系列中压三相并联电容器用于50Hz/60Hz交流电力系统。主要用于提高系统功率因数，改善电网电能质量，降低电压降，减少线路损耗，增强系统输电能力，充分发挥发电、输电、供电效率，广泛应用于电网和工商业电力用户。
Sanhe中压三相并联电容器设计用于中压功率因数校正和谐波滤除。它们是全薄膜电介质 - 聚丙烯箔，浸有环保、无毒的可生物降解绝缘油。有铝箔作为电极。这种结构可确保电容器的损耗最小化。三相电容器为星形-Y形连接，电容器内部带有放电电阻。
特征
聚丙烯薄膜采用双面粗化制造技术，损耗低，绝缘性能好，20℃时损耗角正切值不大于0.02%。
铝箔采用折边技术和凸极设计，改善电场分布，降低接触电阻，提高电容器的稳定性和使用寿命。
该浸渍剂无毒、环保、高芳香、低粘度、低凝固点、低介电常数、低局部放电、寿命长。
外壳采用优质钢板折弯焊接而成，采用先进的冲压工艺，光滑美观，机械强度高。
内置放电电阻，当切断电源时，电容器上的剩余电压可在10分钟内从√2UN降至75V及以下。
技术的 参数
额定频率 | 60赫兹 |
平均损失 | ≤0.2W/kvar |
容量公差 | -3%~+3% |
电介质 | 聚丙烯全膜 |
浸渍 | 不含氯化联苯，环保无毒 |
允许在1.1倍额定电压下长期运行 | |
允许在1.3倍额定电流下连续工作 | |
规格 床单
模型 | 额定电压kV | 额定容量kVAR | 频率 |
BAM4.16-50-3 | 4.16 | 50 | 60 |
BAM4.16-100-3 | 4.16 | 100 | 60 |
BAM4.16-150-3 | 4.16 | 150 | 60 |
BAM4.16-200-3 | 4.16 | 200 | 60 |
BAM4.16-250-3 | 4.16 | 250 | 60 |
BAM4.16-300-3 | 4.16 | 300 | 60 |
BAM4.16-400-3 | 4.16 | 400 | 60 |
BAM4.16-500-3 | 4.16 | 500 | 60 |
BAM4.16-600-3 | 4.16 | 600 | 60 |
BAM10-50-3 | 10 | 50 | 60 |
BAM10-100-3 | 10 | 100 | 60 |
BAM10-150-3 | 10 | 150 | 60 |
BAM10-200-3 | 10 | 200 | 60 |
BAM10-250-3 | 10 | 250 | 60 |
BAM10-300-3 | 10 | 300 | 60 |
BAM10-400-3 | 10 | 400 | 60 |
BAM10-500-3 | 10 | 500 | 60 |
BAM10-600-3 | 10 | 600 | 60 |
BAM13.8-50-3 | 13.8 | 50 | 60 |
BAM13.8-100-3 | 13.8 | 100 | 60 |
BAM13.8-150-3 | 13.8 | 150 | 60 |
BAM13.8-200-3 | 13.8 | 200 | 60 |
BAM13.8-250-3 | 13.8 | 250 | 60 |
BAM13.8-300-3 | 13.8 | 300 | 60 |
BAM13.8-400-3 | 13.8 | 400 | 60 |
BAM13.8-500-3 | 13.8 | 500 | 60 |
BAM13.8-600-3 | 13.8 | 600 | 60 |
BAM15-50-3 | 15 | 50 | 60 |
BAM15-100-3 | 15 | 100 | 60 |
BAM15-150-3 | 15 | 150 | 60 |
BAM15-200-3 | 15 | 200 | 60 |
BAM15-250-3 | 15 | 250 | 60 |
BAM15-300-3 | 15 | 300 | 60 |
BAM15-400-3 | 15 | 400 | 60 |
BAM15-500-3 | 15 | 500 | 60 |
BAM15-600-3 | 15 | 600 | 60 |
BAM20-50-3 | 20 | 50 | 60 |
BAM20-100-3 | 20 | 100 | 60 |
BAM20-150-3 | 20 | 150 | 60 |
BAM20-200-3 | 20 | 200 | 60 |
BAM20-250-3 | 20 | 250 | 60 |
BAM20-300-3 | 20 | 300 | 60 |
BAM20-400-3 | 20 | 400 | 60 |
BAM20-500-3 | 20 | 500 | 60 |
BAM20-600-3 | 20 | 600 | 60 |
BAM24-50-3 | 24 | 50 | 60 |
BAM24-100-3 | 24 | 100 | 60 |
BAM24-150-3 | 24 | 150 | 60 |
BAM24-200-3 | 24 | 200 | 60 |
BAM24-250-3 | 24 | 250 | 60 |
BAM24-300-3 | 24 | 300 | 60 |
BAM24-400-3 | 24 | 400 | 60 |
BAM24-500-3 | 24 | 500 | 60 |
BAM24-600-3 | 24 | 600 | 60 |
BAM36-50-3 | 36 | 50 | 60 |
BAM36-100-3 | 36 | 100 | 60 |
BAM36-150-3 | 36 | 150 | 60 |
BAM36-200-3 | 36 | 200 | 60 |
BAM36-250-3 | 36 | 250 | 60 |
BAM36-300-3 | 36 | 300 | 60 |
BAM36-400-3 | 36 | 400 | 60 |
BAM36-500-3 | 36 | 500 | 60 |
BAM36-600-3 | 36 | 600 | 60 |
标准：
IEC60871-1:2014
GB/T 11024.1-2019
订购指南，
我们接受OEM业务。如果您对新建筑面板有要求，我们可以给出一个很好的价格。
如果是改造项目，请告知原电容器铭牌、图纸以及更换原因。这样，我们可以向您推荐替代解决方案。
小容量电容器组为什么采用单星形接法而不是双星形接法？
1、工程设计中，当单个电容器补偿装置容量过大，无法匹配合适的熔断器时，应选择双星形接线，以减少该电容器组的支路电流。 （电容器组可由多个单电容补偿装置组成）
作为 IEEE std C37.99-2012 第 5.2 条的描述。 2、5.2.3中，双星形接线仅适用于单台电容器补偿装置4650kvar以上的电容器组。
当单个电容补偿装置容量较小时，较适合采用结构简单、可靠性高的单星形接线方式。
