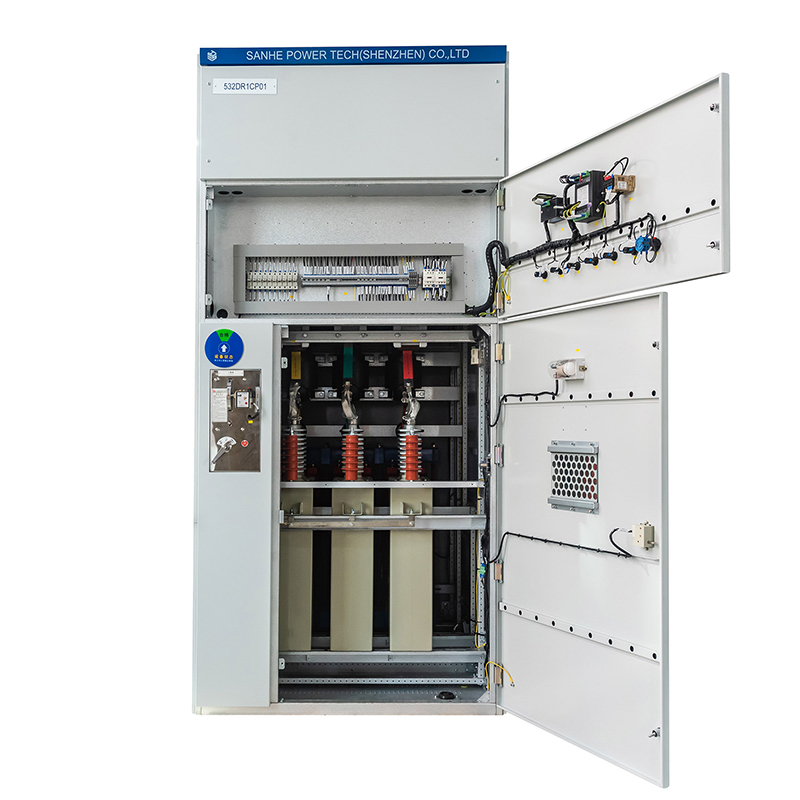

HVC系列高压无功就地补偿装置是以并联电容器为主体，并装有保护及其他器件用于无功就地补偿的装置，一般并联连接于频率为50或60Hz，标称电压3～10kV的三相交流配电系统，装设在异步电动机或电感性用电设备附近，就地进行补偿。
HVC系列高压无功就地补偿装置广泛应用于冶金、矿业、建材、石化、给排水等行业的大功率高压电动机设备上，尤其在补偿长距离线路损耗上功能显著，能提高电力系统的功率因数，节约能源、稳定电压、改善供电质量。
产品特点：
采用先进工艺和全膜介质制造的三相或单相高压并联电容器，绝缘介质为环保型的高稳定性无毒浸渍剂，具有可靠性高、损耗小、体积小、寿命长、运行温升低、故障率低等特点
采用高压喷逐式熔断器或限流式熔断器作为单台电容器的内部故障或短路保护，确保设备运行安全
电容器密封性能好，内置放电元件，可使电容器在脱离电网后，10min内剩余电压降至75V以下；外置放电线圈可在5s内降至50V以下
装置配备高压带电显示器、电磁锁和观察窗，具有强制闭锁功能，确保维护人员的人身安全
结构设计合理，使用方便，与负荷同投切，具有良好的热、动稳定性
采用自主研发的SWCP系列智能无功补偿监测装置作为继电保护
标准
IEC 60871-1：2014:《Shunt capacitors for a.c. power systems having a rated voltag eabove 1000V ‒ Part 1: General》
GB/T 11024.1-2019:《标称电压1000V以上交流电力系统用并联电容器 第1部分：总则》
GB50227-2017:《并联电容器装置设计规范》
GB/T 30841-2014:《高压并联电容器装置的通用技术要求》
DL/T 604-2009:《高压并联电容器装置使用技术条件》
Q/RCSW 002-2005:《HVC系列高压无功功率补偿装置》

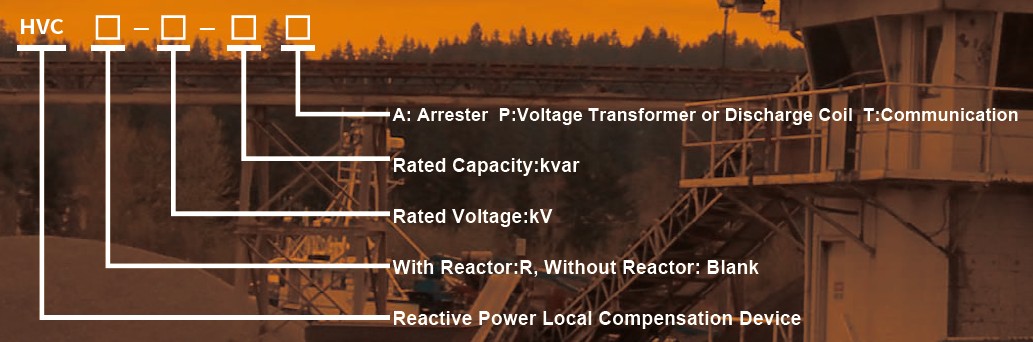

型号说明

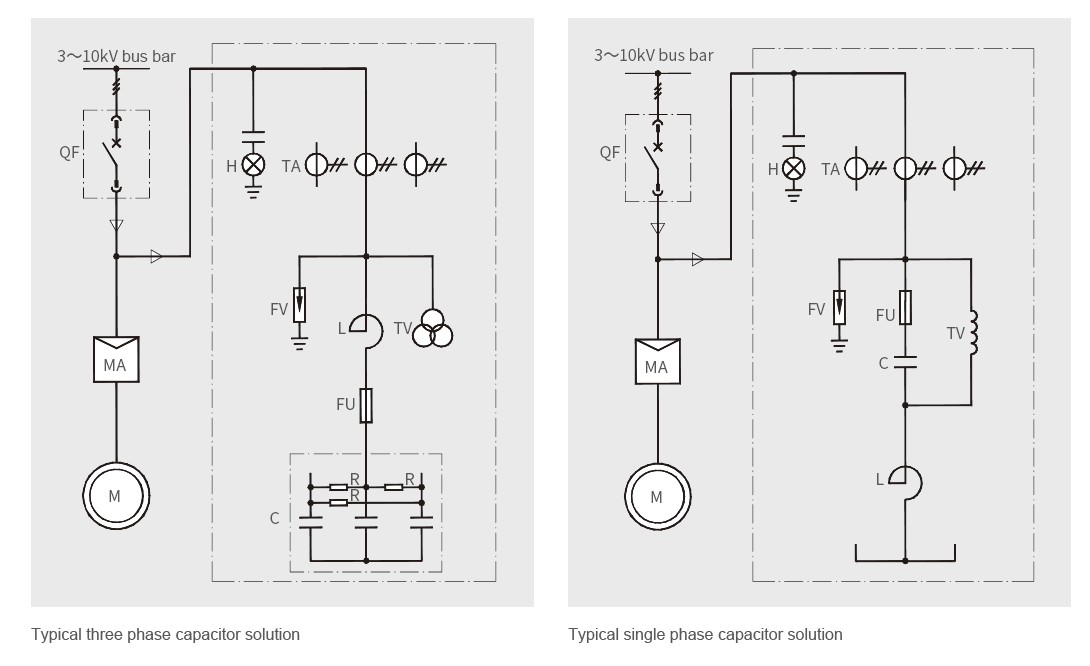

一次电气原理图
选型指南
在订货型号中应体现装置额定电压、装置额定容量及串电抗器与否，其他特殊要求须注明
HVC系列就地补偿装置一般采用柜式结构，可方便的固定于配电所中电容器室或车间电动机旁
装置容量的选择应核算电动机空载容量，以防发生自激励造成电机绝缘损坏
如装置电容器额定电压相对于母线电压较高，或配置了串联电抗器，应验算输出容量和额定容量
装置配置及结构尺寸均可按用户要求协商而定
选型实例：
如某系统电动机额定电压为10kV，需要264kvar的补偿容量，并要求配置6%电抗器以抑制5次及以
上谐波和限制合闸涌流，则推荐采用型号为HVCR-10-300的无功就地补偿装置，其额定容量为
300kvar，在母线电压为10kV时装置输出容量为264kvar，由1台柜体组成，采用单相电容器，尺寸为
1000×1400×2200mm
常见问题解答
Q：为什么选择HVC无功就地补偿装置？
A:HVC是为指定负载设计的固定式电容柜。负载需要提高功率因数。广泛应用于矿山、石油化工、供水等领域。
