具体信息：
ASVGM静态无功发生器用于配电系统变压器侧综合电能质量改善，同时具有功率补偿、谐波治理和三相不平衡治理功能。与常规电容补偿方案相比，具有精确、双向、快速的无功补偿能力，并消除容性系统谐波风险；
应用
加载补偿 | 电能质量 | 总谐波失真 |
灯光、空调、电梯、办公室、大楼 | 马马虎虎 | 10%～15% |
UPS、电源、IDC等 | 坏的 | 15%～20% |
变频、电焊机、中频炉、整流设备等大功率非线性负载及更多冶金、石化行业 | 非常糟糕 | 20%～25% |
特征
优先战略
采用最新IGBT技术，开关频率高达35KHz
快速响应和最小的热能和电能损失
快速响应的DSP+FPGA处理器控制平台。
SVGM系列产品采用DSP全数字控制系统，可立即响应负载变化
独特的宽敞设计可实现最佳热管理。
与额外的两电平逆变器相比，业界最佳的三电平拓扑可以更好地抵消当前的正弦波方法。
技术数据
电气特性 | |
模型 | 20kVAR、35kVAR、50kVAR、75kVAR、100kVAR |
额定电压 | 480V±10% |
接线系统 | 3相3线/3相4线 |
额定频率 | 50 / 60 赫兹 ±5% |
电力电子 | 3级NPC拓扑，IGBT |
产品特点 | |

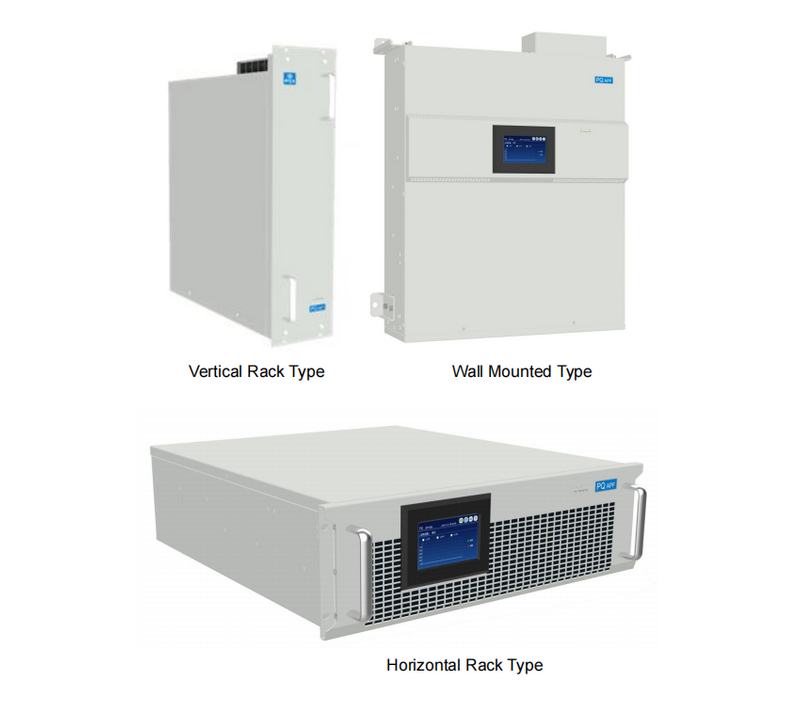

类型 | 壁挂式、水平机架式、垂直机架式 |
谐波滤波器 | 2日至23日 谐波次数，可选择 |
最大网格数 电压畸变 | 15% |
CT位置 | 电网侧/负载侧 |
控制系统 | 闭环/开环 |
接地系统 | TNC、TNS、TNC-S、IT、TT |
完整响应时间 | 快速响应时间<50ms，全响应时间<5ms |
效率 | 高达97.5% |
沟通 | RS 485：Modbus RTU、TCP/IP（可选） |
数据记录器 | 历史报警记录 |
模块IP等级 | 20 |
功能 | 功率因数校正、三相平衡、谐波滤除 |
功能优先 | 可选 |
保护 | 过流、过欠压、过温、逆变桥反接保护、过补偿保护、过压保护、欠压保护、短路保护、逆变桥反接保护、过补偿保护、谐振保护等 |
噪音 | <60分贝 |
开关频率 | 20kHz |
冷却 | 智能风冷 |
并行能力 | 无限 |
并联运行 | 主/从、多主、多主多从 |
并行序列 | 负载均分、级联（可选） |
颜色 | RAL 7035 灰色 |
环境 | |
海拔 | < 2000m 不降额 |
环境温度 | - 20℃至40℃，40℃以上降额（最高50℃） |
相对湿度 | 高达 95%，无冷凝 |
环境 | 室内，无：腐蚀性气体、导电尘埃、易燃易爆物质、蒸气、油雾、漏水、盐水 |
振动 | 小于 5.9 m/s2 （0.6克） |
安装环境 | 平坦（< 5 度） |
标准及认证 | |
设计参考 | IEC 61000-6-2、IEC61000-6-4、IEC 60259 2001、IEC 60255-22-1、IEC60664-1 2007 和 EN 62477-1: 2012+A11-2014+A1-2017 |
认证 / 指令 | CE，2014/35/EU； 2014/30/欧盟 |
常问问题
一个：
1.外置电流互感器（CT）可实时检测负载电流。
2.内部DSP计算并分析系统的无功功率内容。
3.控制PWM向IGBT发送信号，产生无功补偿电流，进行功率因数补偿。
请注明SVG额定电压、频率、3p3w/3p4w、额定容量、CT采样位置（电网或负载侧）。
A: 1*手册（或电子手册）
1*保护罩（仅适用于壁挂式，1模块1罩）
1、标准包装中不含断路器和电流互感器。如有需要，请在订购时告知。
2.推荐使用开放式电流互感器，方便安装。开放式电流互感器
3.SVG/SVG模块应有高级断路器保护。如果不安装断路器，则对调试等不方便和不具有保护作用。
