三相208-690V/50(60)Hz系统35~150A额定电流CT从电网或负载侧采样，滤除2-51次谐波电流。

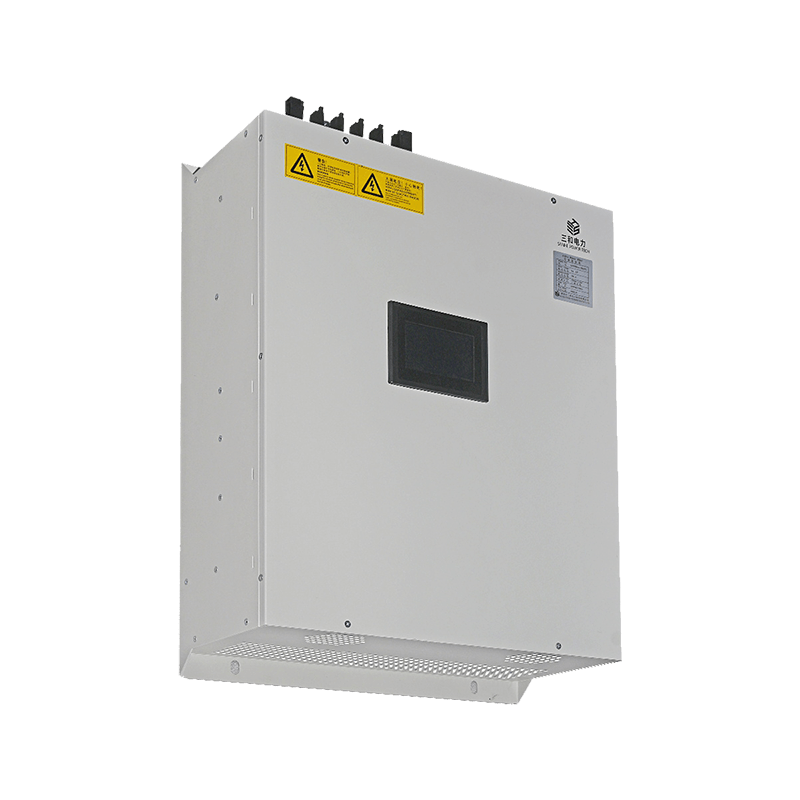

APFM-0.4-50a(b)/T(F)L
壁挂式和机架式
Sanhe
| PDF导出 | |
具体信息：
有源电力滤波器（APF）是有源谐波电流滤波器。它可以通过电流互感器检测采样电流，通过内部自适应控制算法进行计算，然后将PWM信号发送到内部IGBT控制变换器产生谐波电流到电网，与实际谐波电流相比，具有相同的谐波电流。大小但方向相反。
特征：
采用最新的IGBT技术，开关频率高达20KHz
快速响应和最小的热能和电能损失
快速响应的DSP+FPGA处理器控制平台。
DSP全数字控制系统，可即时响应负载变化
独特的宽敞设计可实现最佳热管理。
与其他两电平逆变器相比，业界最佳的三电平拓扑可以更好地抵消当前的正弦波方法。
技术数据：
物品 | 描述 | |
主功能 | 谐波滤波器 | 设置滤波2-51次（仅谐波滤波功能下） 选择优先级时，滤除谐波次数为2-13次 |
自动/优先功能（定制） | 用户还可以设置优先功能，包括H+Q/Q+H/Q+H+B/H+Q+B （Q功率因数、H谐波滤除、B、不平衡度） | |
应用 | 酒店、停车场、汽车充电站、汽车4S店、IDC、医院、铁路、水处理等非线性负载 | |
电气 | 额定电压 | 208-690Vac |
接线 | 3P4W/3P3W | |
频率 | 50(60)±2赫兹 | |
容量 | 35~150A(根据SVG型号) | |
模组消耗 | ＜2kW | |
效率 | 高达 97.5% | |
开关频率 | 20kHz | |
响应时间 | 快速响应时间＜50μs 总响应时间＜5ms | |
CT比 | 150:5~6000:5 | |
平行线 | Max.5（可定制） | |
终端机 | 沟通 | RS485 |
环境 | 操作环境 | 室内，无湿气、灰尘、腐蚀性或可燃性气体、油雾、蒸汽、漏水或盐水。 |
高度 | <1000m （可定制） | |
工作温度 | -20℃~+50℃（40℃到50℃需要降额，40℃以上每增加1℃，降额2%，允许最高温度：50℃） | |
湿度 | 小于95%RH，无凝露 | |
储存温度 | -20℃~+70℃ | |
振动 | 小于 5.9m/s2 (0.6g) | |
外壳 | 保护等级 | IP20 |
颜色 | 7035灰（可定制） | |
尺寸 | 按APF类型（参考：APF Dimensions） | |
冷却 | 风扇冷却 | |
标准：
型号指南
模型 | 额定容量(kVAR) | 拧 | 安装 |
APFM0.4-35a(b)/T(F)L | 35 | 3p3w/3p4w | 壁挂式/机架式 |
APFM0.4-50a(b)/T(F)L | 50 | 3p3w/3p4w | 壁挂式/机架式 |
APFM0.4-75a(b)/T(F)L | 75 | 3p3w/3p4w | 壁挂式/机架式 |
APFM0.4-100a(b)/T(F)L | 100 | 3p3w/3p4w | 壁挂式/机架式 |
APFM维度
（毫米） | 机架安装 | 壁挂式 | ||||||
35A/50A | 75A | 100A | 150A | 35A/50A | 75A | 100A | 150A | |
A | 437 | 480 | 480 | 550 | 400 | 440 | 440 | 510 |
B | 420 | 460 | 460 | 532 | 240 | 360 | 360 | 360 |
C | 400 | 440 | 440 | 510 | / | / | / | / |
D | 205 | 232 | 232 | 250 | 205 | 232 | 232 | 250 |
E | 88 | 88 | 88 | 88 | 545 | 610 | 610 | 610 |
F | 58 | 72 | 72 | 81 | 80 | 40 | 40 | 75 |
G | 563 | 652 | 652 | 660 | 573 | 636 | 636 | 648 |
H | 497 | 576 | 576 | 585 | 497 | 576 | 576 | 585 |
K | 40 | 40 | 40 | 40 | / | / | / | / |
常问问题
Q：APF的工作原理是什么？
A:1.外接电流互感器（CT）可实时检测负载电流。
2.内部DSP计算分析系统的无功功率含量。
3.控制PWM发送信号给IGBT产生无功补偿电流进行功率因数补偿。
问：如何选择型号？
A：请注明APF额定电压、频率、3p3w/3p4w、额定容量、CT采样位置（电网侧或负载侧）。
问: 什么是标准包装？
A: 1*手册（或电子手册）
1*保护盖（仅适用于壁挂式，1模块1盖）
Q:安装前如何准备APF/SVG模块？
答：1。标准包装不含断路器和电流互感器。如有需要，请在订货时说明。
2.推荐使用敞开式电流互感器，安装方便。
开式电流互感器
3.APF模块应有上级断路器保护。如果不安装断路器，调试不方便，保护不方便等。
