介绍
Sanhe系列数字交流稳压器是采用DSP控制电磁开关矩阵的高性能稳压器。与SanheLDVR相比，是一种经济型稳压装置，广泛应用于工业、教育、医疗、通讯、金融等领域。
该调节器通过精确控制补偿变压器主电路和补偿电路之间的极性和电磁耦合来提供精确的输出。 补偿范围为20-3000KVA。
与传统调节器相比，它更节能、更安全、更易于维护。可以保护精密设备的安全，延长负载设备的使用寿命，减少不合理的功耗。
应用：
电力使用
技术规格
输入 | 范围 | 三相320V-440V，单相187V-255V（可定制），容量：10-3000kVA |
频率 | 40HZ-70HZ | |
输出 | 额定电压 | LN：220V，L-L380V，（可设置，例如：400V） |
输出精度 | 380Vac±1-1.5% | |
输出范围 | 可设置 380Vac+/-10%（通过触摸屏） | |
回复 | 38毫秒 | |
总谐波失真 | 没有增加失真 | |
效率 | ≥99% | |
不平衡度 | 2%以内（自动平衡功能） | |
延迟输出 | 稳压后输出（完美保护负载免受电压冲击冲击） | |
保护 | 过电压 | 输出LN超过10%（245V），不间断转旁路并输出故障电压报警 |
欠电压 | 输出LN低10%(245V)，不间断转旁路，输出故障电压报警 | |
相序 | 自动检测：错相、缺相、逆相，并报警关闭输出 | |
超载 | 电子检测，三分钟内关闭过载并转旁路 | |
过流 | 电子检测及MCCB保护 | |
短路 | 电子检测及MCCB保护 | |
旁路 | 不间断自动旁路 | |
展示 | 语言 | 英语和中文 |
工作状态 | 稳压状态/市电状态 | |
触摸屏液晶屏 | 输入输出电压、输出电流、功率因数、视在功率、有功功率、无功功率、频率、负载率、温度、运行时间记录、故障记录、电量记录、运行记录；累计运行有功电能(Kwh)、无功电能(Kvarh)等 | |
安全 | 主流直通、波形不失真、旁路不间断切换 | |
Intelligent | DSP控制、事件记录、触摸屏设置、远程遥测、电能统计、定时开关机 | |
可靠性 | 无油、无机械磨损、无碳刷、内置风扇用于变压器冷却 | |
节能 | 99%以上 | |
超载 | 5次，1秒 | |
沟通 | 232卢比，485可选 | |
特征：
快速响应
每周期64点12位高速AD采集，单片数字处理，电子模块快速补偿
易于维护
可设定调整方式
均匀调节：AD同时采样A、B、C三相电压的有效平均值，据此CPU发出指令进行补偿，从而有效降低三相不平衡程度。
单独调节：三相电压单独调节，保证各精度范围，特别适合单线负载
先进的测量
12位AD采集，单片机进行数字滤波和有效值计算
精准控制
大规模可编程逻辑器件与微控制器的完美结合
非总谐波失真
过零开关切换、同频、锁相、正弦波叠加补偿原理
抗谐波干扰
真有效值电压检测
应用广泛
适用于阻性、容性、感性负载等
软启动
稳定后输出
全面保护
当发生过压或欠压时，可在1秒内保护并自动转旁路，具有完善的缺相、过载短路保护及故障后声光报警功能。

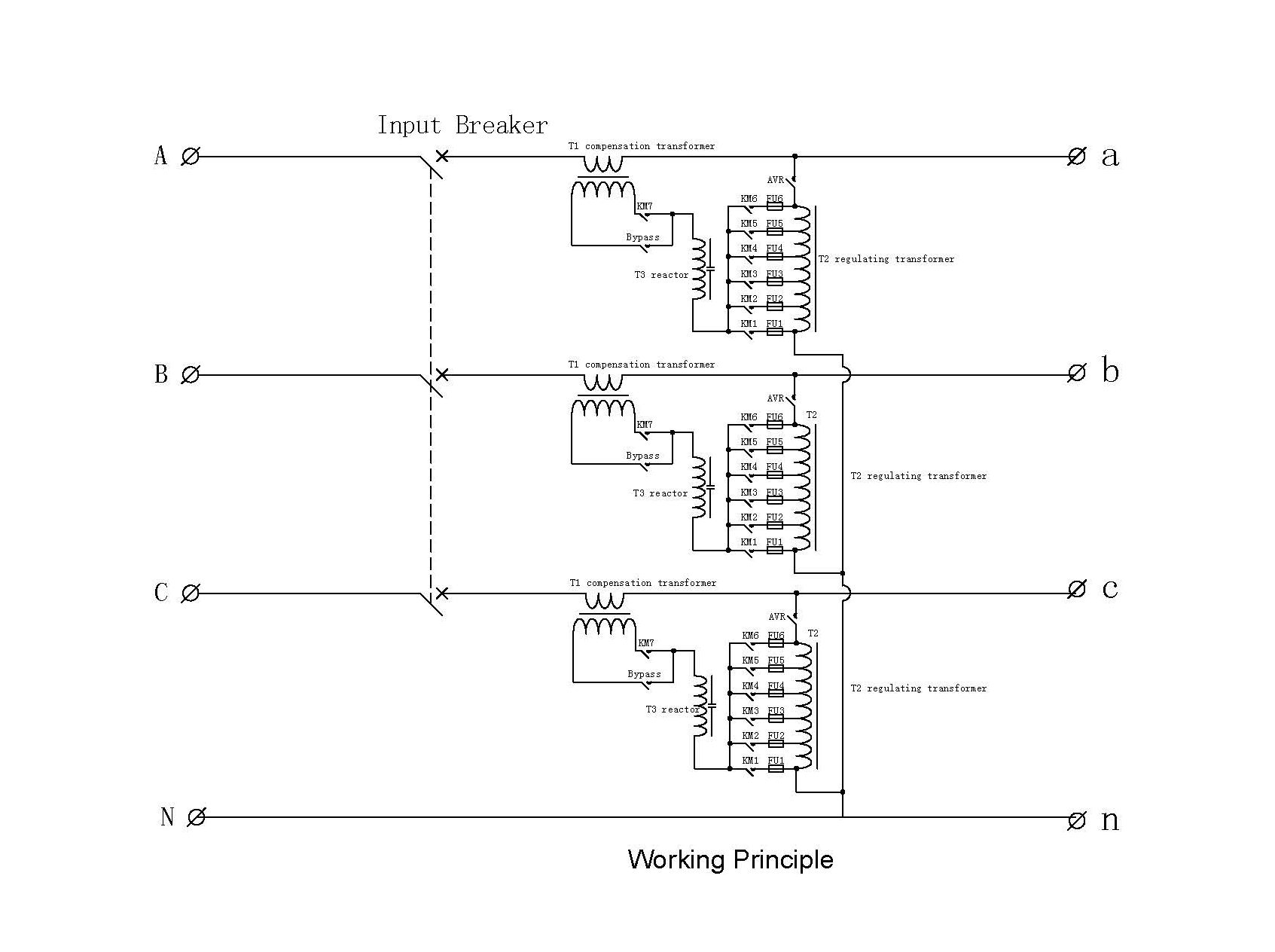

工作原理
