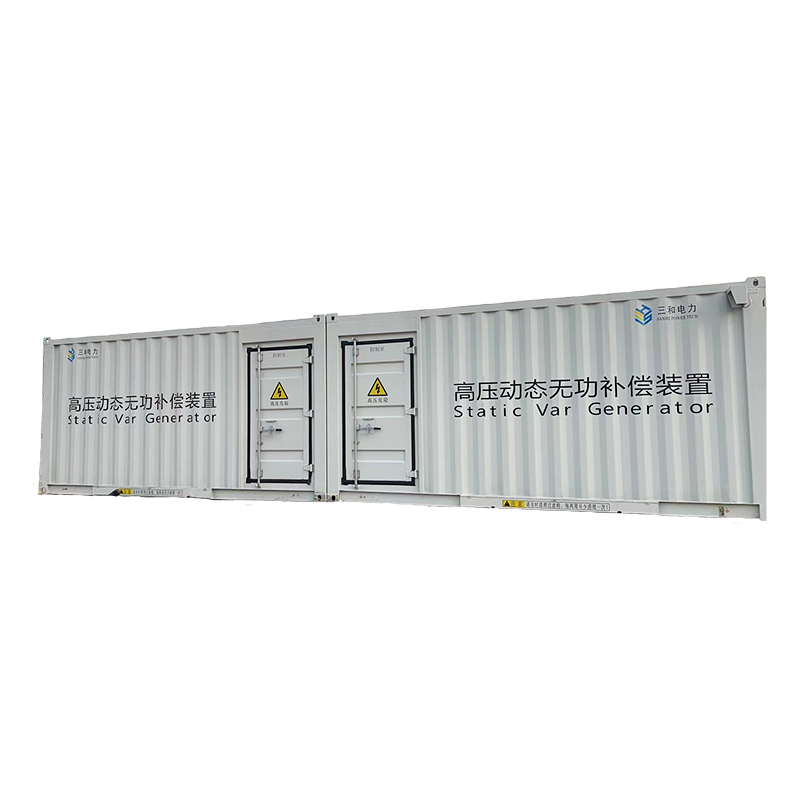

HSVG系列高压静止无功发生装置是无功补偿和谐波抑制最理想的解决方案，其采用瞬时无功功率理论、PWM脉宽调制技术、多核并行处理技术，能够无级调节输出容性到感性全范围无功功率，以最快的速度提高电网稳定性，增加输电能力，消除无功冲击， 滤除谐波，平衡三相电网。
HSVG系列高压静止无功发生装置适用于35kV及以下电压等级的新能源发电领域和工商业供配电网络。
产品特点
控制方式灵活多样：可采用恒无功或是恒电压控制，三相平衡控制或分组控制等多种控制策略
运行范围宽：相同容量的HSVG装置的无功补偿能力相当于1.3-1.5倍同容量的SVC装置
功率密度高：连接电抗器阻抗和体积更小，功率单元体积小
维护方便：HSVG单元可以互换，模块化的HSVG可单独检修，相互间无影响
保护完善：完善的自我保护系统设计，监视HSVG各部件的工作状态，并且具有旁路保护功能
占地少：同容量的HSVG占地面积不超过SVC的一半
噪声小：采用航天热管散热技术，噪音小于50dB
功耗小：无需大容量多重化变压器、各次滤波器和大容量的电抗器
谐波小：HSVG采用链式主电路结构和高频PWM控制技术，产生的低次谐波极少，减轻谐波的污染
响应快：HSVG硬件系统采用大功率开关器件，响应时间被缩短在10ms以内
冗余化：装置功率单元采用n+1冗余，提高运行可靠性，延长使用寿命
模块化：全系列单元模块化设计，外形美观，维护方便
运算快：多核并行处理技术，指令在纳秒级完成
技术参数
| 项目 | 描述 | |
| 功能 | 应用 | 广泛应用于铁路、电炉、感应炉、电炉、电梯、电动机、电炉、逆变器、发电机等带来高可靠性的无功功率补偿和谐波治理解决方案。 |
| 主功能 | 电容式、电感式自动连续平滑调节 | |
| 感性和容性负载同时补偿，达到PF0.99，避免少补和多补 | ||
| 补偿系统无功功率，提高功率因数，降低线损，节能降耗 | ||
| 无功补偿方式 | 设置 SVG 输出无功功率（手动）。 | |
| 系统侧CT采样下设定目标无功功率（自动） | ||
| 设定目标功率因数 | ||
| 设定目标系统电压 | ||
| 设置负载侧CT采样下的目标无功功率 | ||
| 附加功能 | 谐波过滤：过滤1-13次谐波 | |
| 抑制三相不平衡 | ||
| 抑制电压波动和闪烁 | ||
| 电气参数 | 额定电压 | 6kV±10% ～ 35kV±10% |
| 测点电压 | 6kV±10% ～ 500kV±10% | |
| 输入电压 | 0.9 ～ 1.1pu；低压过通0pu（150ms）,0.2pu(625ms) | |
| 频率 | 50hz/60hz | |
| 容量 | ±0.1Mvar ～ ±200 Mvar | |
| 初始补偿 | ±0.005Mvar | |
| 补偿电流 | 0.5A | |
| 超载 | ＞ 120%（1分钟） | |
| 损耗 | ≤ 0.8% | |
| 响应时间 | 快速响应时间：＜50μs | |
| 总响应时间＜5ms | ||
| THDI | ≤ 3% | |
| 控制电源 | 380VAC、220VAC或220VDC | |
| 并联 | 多机并网运行、多母线综合补偿、多组FC综合补偿控制 | |
| 保护功能 | 母线过压、母线欠压、SVG过流、驱动器故障、功率单元过压、过流、过温、通讯故障；保护输入接口、保护输出接口、系统供电异常等保护功能。 | |
| 故障解决方案 | 采用冗余设计，满足N-2操作 | |
| 散热方式 | 风冷/水冷 | |
| 通讯 | 通讯端口 | 以太网、RS485、CAN、高速光纤通讯接口 |
| 协议 | MODBUS_RTU、ProfiBUS、电源CDT91协议、IEC61850-103/104 | |
| 环境 | 高度 | <2000m，1500m以上按GB/T3859.2使用 |
| 工作温度 | -35℃～+40℃（40℃到50℃需要降额，40℃以上每增加1℃，降额2%，允许最高温度：50℃） | |
| 湿度 | 小于95%RH(25℃)，无凝露 | |
| 储存温度 | -40℃～+70℃ | |
| 地震等级 | Ⅷ | |
| 污染等级 | Ⅳ | |

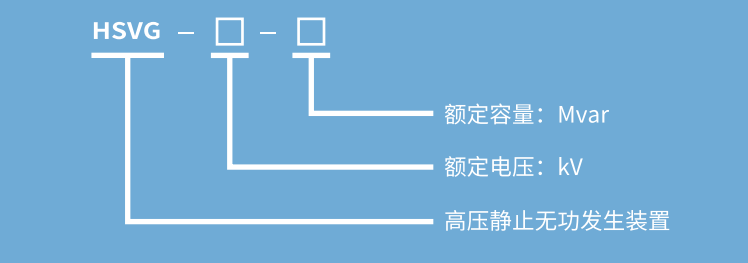

型号说明
项目案例：
俄罗斯镍矿项目
莫桑比克电网改善
如东海上风电H7项目陆上集控中心项目
华能环江街子梁风电场项目
浙能中维象山风电项目
内蒙古华电金山西盟苏尼特左旗225MW风电项目
甘孜老君庙风电场150MW风电项目110kV变电站昌吉木垒重庆丰都乌东岩114.5MW风电项目
内蒙古华电苏尼特左旗100MW特高压外置风电项目
华能昭觉瓦库风电项目
河南铜仁铝业有限公司60万吨铝合金铸造深化工程
山东鲁力钢铁有限公司网站
华能贵州罗甸县磨阳巴宗农业光伏
宁夏宁东450MWp光伏发电项目
吉木萨尔县220kV光伏升压集电站工程EPC总承包工程中科嘉业海源高雅200MWp光伏复合发电工程
合肥海润动力科技有限公司承建50MW水下海威项目
宁夏京能太阳山180MWp光伏复合项目110kV升压站项目灵武龙桥光伏新能源有限公司灵武龙桥228MWp光伏发电惠能煤业神木市盛福煤矿
鄂尔多斯准格尔旗内蒙古智能煤业有限责任公司马地良煤矿
恒源煤矿、千营子煤矿
济南轨道交通R3线一期工程外供电及配套工程
葛洲坝集团电力有限公司青岛地铁一号线灵山卫变电站
济南轨道交通R3线一期工程外供电及配套工程
中铁武汉电气化局集团有限公司城铁
青岛地铁8号线项目PPP项目（B2包）供电01工区
济南轨道交通R1线项目
常问问题
问：什么是 Statcom？
A： STATCOM（静态同步补偿器，又称SVG）。三和电力型号是 HSVG。它是柔性交流输电系统（FACTS）的重要装置，是继FC、MCR、TCR型SVC（Static VAR Compensator）之后的第三代动态无功补偿装置。它的出现代表了最先进的动态VAR补偿技术的应用。
术语“静态”用于与传统相位调节器进行比较，即我们的 SVG 没有任何旋转机械部件。“动态”一词是指SVG本身根据系统无功功率的变化自动调整，使系统始终处于最佳状态。
Q：与其他补偿器（电容器组）相比，HSVG有什么优势？
A： SVG是目前国际上最先进的补偿设备，响应时间<5ms，输出谐波含量小于3%，SVG的损耗低于整机功率的0.8%。无他补偿器可以实现这些功能。
SVG 占地面积小，不需要大量的电容器和电抗器（占传统补偿设备面积的三分之一左右），易于维护，噪音低，易于扩展。
SVG设备是现代电力电子设备，具有IGBT快速开通和关断，通过控制系统产生的调制波来控制电压和电流的相位，从而实现对电压和电流的控制。改变相位关系以实现电容器和电抗器的功能。SVG本身不是一个线性系统，也不符合传统的欧姆定律。
问：SVG有什么作用？
A： 我们可以用供水来类比供电系统。例如：我们要洗澡，需要冷水和热水来调节水温和水压。
当我们用水温和水压抛出两个概念，功率因数和电压。我们把系统中的无功功率比作热水，有功功率比作冷水，我们可以通过调节无功功率与有功功率的比值来调节系统的功率因数，也可以调节电压。
再回到供水，热水在远距离传输中会有热量损失。这时，我们就会提出电力系统线损的概念。无功电流在线路上的传输会造成线路损耗。这时候又提到了另一个概念：就地补偿，减少线损。SVG无功补偿的主要作用是调节功率因数，稳定电压，降低线损，提高设备利用率。总之，HSVG 可以节省能源，延长设备的使用寿命。
