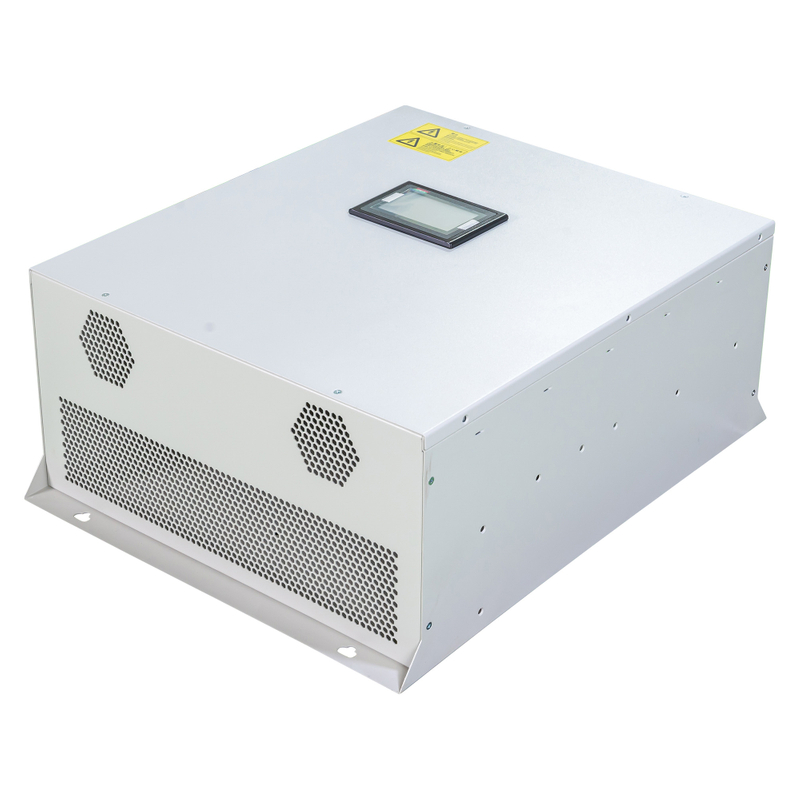

SHAPF系列中性点电流管理装置目前拥有20A至600A多种容量产品。还可以多个相同规格的产品并联组成更大的容量，充分满足各种大中型负载的中性点谐波电流治理需求。
特征
1、从整个系统的角度，治理三次谐波电流，同步消除整个供电系统相线和中性线上的三次谐波电流，配电系统上的所有设备都能受益。
2、只需串联到中性线或相线，或并联即可，接线简单方便。
3、采用专有的零线模拟技术，在三相负载出现不平衡波动时保持滤波稳定。
4、管理装置具有高度的自动控制性能，连接使用后立即生效，不需要额外的控制系统和复杂的手动调节。
5、同时滤除中性线和相线上90%以上的3次谐波电流，减少3次谐波电流引起的电气火灾隐患。
6、配备剩余中性线电流监测系统，全面监测剩余中性线电流：
7. 成套装置设计有旁路开关。特殊情况下，可通过旁路快速短路滤波器，保证负载设备继续可靠运行。
产品描述
SHAPF系列中性线电流管理装置可以消除中性线中的电流。随着城市商业综合体的发展，使用整流器的LED节能灯、LED显示屏等非线性负载越来越多 单相二极管在城市生活中得到广泛应用。
这些设备不可避免地会给电网带来严重的奇次谐波电流，涵盖3次、5次、7次、11次等谐波，其中
三次谐波占主导地位。每相流过2个电流波时，中性线流过6个电流波，相当于3次
至基本电流。因此，中性线电流会异常增大并超过相线电流。很多情况下，中性线电流会异常增大到相线电流的2倍左右，这也会给低压配电带来问题。
工作原理：
模块化零序电流控制器并联在电网系统中。它通过外部CT实时检测电网中的负载电流。其DSP/FPGA/CPLD芯片和最新的快速零序谐波提取技术可快速分析负载零线电流含量。之后根据设定值产生PWM脉冲，驱动由三电平IGBT模块组成的双向变换器，产生满足电网要求的补偿电流。最终可以实现中性线电流的补偿，提高供电质量。
影响：
SHAPF系列中性线电流管理装置如下：
1、减少中性线电流90%以上，避免电缆、电线过热；
2、避免中性线因过电流短路而引起电气火灾
3、避免谐波干扰对精密设备（如电脑死机）和不必要的损失；
4、避免三次谐波对三相异步电机的强烈影响，导致电机烧毁；
5、避免零序保护误动作，消除误动作造成的经济损失
选型
模型 | 夏普 | ||||
管理电流 | 100A | 150A | 200A | 250A | 300A |
电源电压 | 400V（-40%～+20%） | ||||
电网频率 | 50赫兹（±10%） | ||||
并联连接 | 无限制 | ||||
机器整体效率 | 高达98% | ||||
接线 | 三相四线 | ||||
热量损失 | <2% | ||||
CT变压器 | 100/5 ~ 10000/5 | ||||
来电模式 | 后入口/顶部入口 | ||||
出风方式 | 前后/上下 | ||||
表现 | |||||
响应时间 | <2m | ||||
效率 | 中性线滤除率90%以上 | ||||
冷却方式 | 智能风冷 | ||||
噪音指数 | <58分贝 | ||||
安装 | 抽屉式、壁挂式、立式、落地式 | ||||
尺寸（毫米）宽×深×高 | 抽屉式：500×590×150 壁挂式：505×175×640 立式：170×525×590 | 抽屉式：500×590×170 壁挂式：505×195×640 立式：170×525×590 | |||
环境参数 | |||||
净重 | 35公斤 | 45公斤 | |||
高度 | ≤2000m，2000m～4000m降额 | ||||
工作温度 | -10℃～+50℃（40℃以上使用降额） | ||||
相对湿度 | 5%～95%，无凝露 | ||||
