LVCT系列 低压动态无功补偿装置

低压动态无功补偿装置根据系统实际无功需求，采用瞬时无功理论、谐波分析、动态测 量计算并合理动作,采用STS动态无功补偿投切调节器,对多级电容器组的快速投切,为电力系 统提供动态无功功率。 该装置适用于快速冲击性负荷或三相不平衡需要进行分相补偿的场所,广泛应用于机械制 造、冶金、矿山、煤炭、化工、自来水、建材、港口、电气化铁路等需要无功补偿的用户。

产品特点：

1.采用STS系列动态无功补偿投切调节器,电压过零投入,电流过零切除,实现无触点、无涌流、无过渡投切。

2.STS系列动态无功补偿投切调节器采用光电触发技术,一次系统和二次系统完全隔离,保证触发信号同期性及 装置安全运行,控制功率小、动作响应时间快、动作时无电弧、可频繁动作,使用寿命长。

3.采用共补+分补混合补偿的方式满足分相补偿的需要,降低系统不平衡,更为合理的进行无功补偿。

4.采用SLC系列动态功率因数控制器,抗干扰能力强,能抵御从电源直接输入的2000V干扰脉冲;能分别测量三相 电压、电流、无功功率及功率因数,能测量并显示2~50次谐波电压电流。

5.实时自动检测系统功率因数和无功功率;综合判断,可采用多回路循环智能型编码的投切方式,实现最优控制。

6.可手动/自动投切电容器,满足现场控制需要。

7.采用SC系列低压自愈式并联电容器,损耗小、运行温度低、寿命长和有自愈功能。

8.本装置具有过载、短路、缺相、谐波、过压和欠压等保护系统:同时设有避雷器以吸收操作过电压,为了抑制 谐波可配置SR系列低压串联电抗器。

9.配置RS485通讯接口，可实现远程通信。 结构合理,层次清晰,布线整齐,便于维护保养。

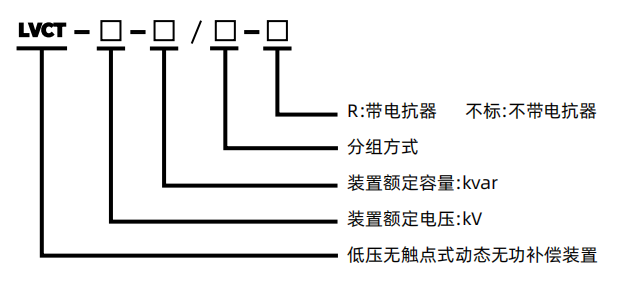

型号说明

主要技术参数

使用条件

环境温度：-25℃至+45℃（特殊环境温度可定制）

空气相对湿度：≤95%

最大工作电压：≤1.1UN

最大负载电流：≤1.3IN

周围介质：无爆炸、易燃危险物质，无腐蚀金属或破坏绝缘的有害气体，无导电尘埃

安装地点：无剧烈振动，倾斜角度不超过5°

供电系统：符合国家标准，无强谐波

执行及参考标准

IEC60831-1:2014：《Shunt power capacitors of the self-healing type for a.c. systemshaving a rated voltage up to and including 1 000 V - Part 1: General -Performance, testing and rating - Safety requirements - Guide forinstallation and operation》

GB/T 12747.1-2017：标称电压1000V及以下交流电力系统自愈式并联电容器

GB/T22582-2023：《电力电容器低压功率因数校正装置》

GB50227-2017《并联电容器装置设计规范》

选型说明

在订货型号中应体现装置额定电压、装置额定容量及分组方式，其他特殊要求须注明 LVCT系列动态补偿装置一般采用集中补偿，柜式结构，可与低压所有主流柜型并柜，并适合不同母线 固定位置及方式 装置配置及结构尺寸均可按用户要求协商而定 选型实例: 如某系统额定电压为0.4kV,需要补偿240kvar安装容量，则推荐采用型号为LVCT-0.4-240/8-R的无功 动态补偿装置，可实现8级补偿;共由1面柜组成，尺寸为1000X800X2200mm。

该解决方案非常适合冲击负载快速波动或三相不平衡需要特定相位补偿的应用。它被广泛应用于各个行业，例如：

机械制造

冶金矿山

煤炭与化工

供水及建筑材料

港口和电气化铁路

...以及任何其他需要高效、响应灵敏的无功功率补偿的领域。

LVC系列——低压动态无功补偿装置

LVC系列——低压动态无功补偿装置

常见问题（Q&A）

Q1: 该设备的主要功能是什么？

答：LVC 系列动态补偿低压电力系统中的无功功率。它提高了功率因数，降低了线路损耗，稳定了电压，并有助于避免因低功率因数而导致的公用事业处罚。

Q2：“非接触式”是什么意思？

答：采用STS系列光电触发开关稳压器，可实现电压过零开通和电流过零关断。这意味着：

无机械接触 → 无电弧、无磨损

使用寿命更长

更快的响应（≤15ms）

适用于负载频繁变化的场合

Q3：它适合什么类型的应用？

答：非常适合负载快速波动或三相不平衡的工业和商业设施，例如：

制造、冶金、采矿

化工厂、供水

港口、电气化铁路

任何需要快速、可靠的功率因数校正的站点

Q4：有谐波滤波功能吗？

答：是的——但仅适用于固定谐波。
LVC是一种固定补偿装置。如果需要谐波滤波，可以配置针对特定谐波次数（例如5次、7次）调谐的SR系列电抗器。

⚠️注意：它无法适应不断变化的谐波条件。对于具有可变谐波的负载（例如，VFD），建议使用有源谐波滤波器（AHF）。

Q5：适用于VFD负载吗？

答：仅当谐波条件稳定且已知时。
由于 LVC 是一种固定补偿装置，因此在以下情况下效果最佳：

主要谐波是固定的（例如，6 脉冲驱动器中的第 5 次谐波）

已进行谐波研究以确认适用性

对于具有不同谐波的 VFD 密集型应用，我们建议改为有源滤波器。

Q6：它有哪些保护功能？

答：全面的保护包括：

过载、短路、缺相

过压、欠压

谐波保护

内置避雷器

用于谐波控制的可选电抗器

Q7：可以远程监控吗？

答：是的。标准RS485通信接口可实现远程监控以及与SCADA或能源管理系统的集成。

Q8: 如何选择合适的型号？

答：订购时请注明：

额定电压（如0.4kV）

额定容量（如240kvar）

分组方法（例如8级）

谐波滤波需求（如有，请指定目标阶次）

示例：
LVCT-0.4-240/8-R = 0.4kV，240kvar，8级，带电抗器

Q9：关键技术限制是什么？

一个：

电压：0.22～0.69kV

单组容量：≤60kvar（可定制）

响应时间：≤15ms

冷却方式：自冷或风冷

问题 10：什么时候应该选择 LVC 与有源滤波器？

一个：

Q11: 你们提供技术支持吗？

答：是的。我们提供：

现场电能质量分析

谐波研究

定制解决方案设计

柜体布局定制
