正弦滤波器主要用于解决变频器输出端的谐波问题。将电机的脉宽调制波转换为平滑的正弦波，残余纹波电压低，防止电机绕组绝缘损坏，减少因电缆长度引起的分布电容和分布电感谐振现象，降低电机的可听噪声。电机。同时可以实现变频器的远距离传输。
特征
1. LC电源滤波器电路具有：
三相电抗器
高耐久性、谐波额定电容器
压缩端子确保所有电源接线的简便性和完整性
反应器上的热开关是可选的
适用于最长 3,000 英尺的所有引线长度
2. 采用高性能H级绝缘材料。
3. 可承受极高的 Dv/Dt 电压冲击。
4. 产品损耗小，可闻噪声小。
5. 抗电磁能力强，短时过载能力强。
6. 改善电能质量，谐波电压畸变含量降低至5%
产品描述

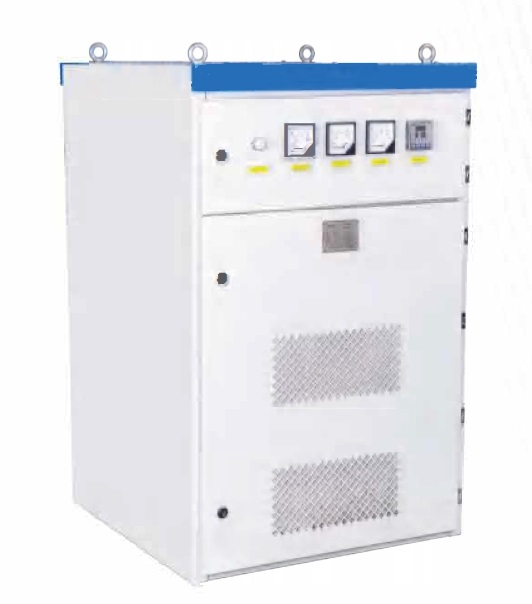

SWFSH 是一款三相低通正弦波滤波器，设计和开发用于向由 PWM 驱动器驱动的电机负载提供调节后的功率，开关频率为 2 kHz 至 16 kHz。必须禁用任何会在任何时候将载波或开关频率降低到 2 kHz 以下的驱动控制参数。某些正弦波或长导程模式驱动参数或操作模式可能会产生这种影响。该滤波器仅适用于配置为伏每赫兹模式的 VFD 驱动器。 SWFSH 适用于高达 460/480 伏的三相电压系统，是一款与变频驱动器输出端子串联的无源 LC 滤波器。该设计消除了输出电压波形中的载波频率失真，从而产生近乎纯净的正弦波电压曲线。
SWFSH正弦波滤波器减少反射波现象（dV/dt）的影响，
这会导致电机发热、绝缘损坏和过大的可闻噪音。减少
高频 VFD 输出电流可延长电机和变压器的使用寿命，并消除
需要特殊的电机电缆。 SWFSH 减少了 VFD 接地故障问题，
由杂散高频谐波电流引起的传感器信号中的噪声干扰。
选型
型号 | 变频驱动 惠普 | 变频驱动 千瓦 | 额定电流（安培） | 尺寸（宽x深x高） |
SWFSH-9/0.48 | 5 | 3.7285 | 9 | 500x400x1000 |
SWFSH-12/0.48 | 7.5 | 5.59275 | 12 | 500x400x1000 |
SWFSH-16/0.48 | 10 | 7.457 | 16 | 500x400x1000 |
SWFSH-23/0.48 | 15 | 11.1855 | 23 | 500x400x1000 |
SWFSH-30/0.48 | 20 | 14.914 | 30 | 500x400x1000 |
SWFSH-35/0.48 | 25 | 18.6425 | 35 | 500x400x1000 |
SWFSH-45/0.48 | 30 | 22.371 | 45 | 500x400x1000 |
SWFSH-55/0.48 | 40 | 29.828 | 65 | 500x400x1000 |
SWFSH-65/0.48 | 50 | 37.285 | 65 | 500x400x1000 |
SWFSH-80/0.48 | 60 | 44.742 | 80 | 600x600x1250 |
SWFSH-110/0.48 | 75 | 55.9275 | 110 | 600x600x1250 |
SWFSH-130/0.48 | 100 | 74.57 | 130 | 800x800x1500 |
SWFSH-160/0.48 | 125 | 93.2125 | 160 | 800x800x1500 |
SWFSH-200/0.48 | 150 | 111.855 | 200 | 800x800x1500 |
SWFSH-250/0.48 | 200 | 149.14 | 250 | 800x800x1500 |
SWFSH-305/0.48 | 250 | 186.425 | 305 | 800x800x1500 |
SWFSH-362/0.48 | 300 | 223.71 | 362 | 800x800x1500 |
SWFSH-420/0.48 | 350 | 260.995 | 420 | 800x800x1500 |
SWFSH-480/0.48 | 400 | 298.28 | 480 | 800x800x1500 |
SWFSH-540/0.48 | 450 | 335.565 | 540 | 800x800x1500 |
SWFSH-600/0.48 | 500 | 372.85 | 600 | 800x800x1500 |
SWFSH-750/0.48 | 600 | 447.42 | 750 | 800x800x1500 |
范围
当前额定值 |
240 V：5 – 248 安培 |
480 V：5 – 1080 安培 |
600 V：8 – 500 安培 |
每60分钟1分钟间歇性过载电流150% |
变频器输出电压 |
240 V、480 V 和 600 V，三相，基本频率配置为伏/赫兹 |
VFD 输出频率高达 65 Hz |
VFD 载波频率 2 kHz 至 16 kHz |
过滤器性能 |
输出波形最大峰值电压 |
480V 型号：815V， |
600V 型号：1,018V |
输出波形最大dV/dt |
480V型号：5V/μs； |
600V 型号：6V/μs |
环境条件 |
最大海拔 |
6,600 英尺（2,000 m），高于此水平运行需要降额 |
环境工作温度范围 |
-30°C (-22°F) 至 40°C (104°F) |
高于此温度运行所需的冷却装置 |
储存环境温度范围 |
-40°C (-40°F) 至 50°C (122°F) |
最大湿度 95%，无冷凝 |
参考技术标准 |
GB/T 15576-2020 |
GB/T 12326-2008 |
GBT 12747.1-2017 |
正弦波滤波器有效
订购指南
配套VFD规格功率
VFD开关频率
供电条件应为：不平衡度<1%，THDv<2%
海拔高度：<2000m；容量减少大于2000m
环境温度：-20~+50℃
